Төмен вольтты көп ядролы STA брондалған мыс ПВХ оқшауланған және қапталған қуат кабельдері

0,6/1кВ төмен вольтты көп ядролы STA брондалған мыс ПВХ оқшауланған және қапталған қуат кабельдері (CU/PVC/STA/PVC) IEC 60502‑1 стандартына сәйкес келеді. 2-сыныпты жалаңаш мыс өткізгішпен (сұраныс бойынша 6 мм²-ден аз өлшемдер үшін 1-сынып қатты-мыс өткізгіші міндетті емес), ПВХ оқшаулағышымен, қос болат таспалы (STA) құрышы және ПВХ сыртқы қабығымен жасалған кабель қысуға және сыртқы механикалық әсерге күшті қарсылық береді. Бекітілген орнатуға жарамды, бұл STA брондалған қуат кабелін  тікелей көмілген жерге, кабельдік траншеяларға және өнеркәсіптік нысандарға, муниципалдық құрылысқа, теміржол-транзиттік қосалқы электр қуатын және коммерциялық ғимараттарды таратуға арналған жерасты арналарына салуға болады. Номиналды үздіксіз жұмыс температурасы 70℃ болып табылады, IEC60445/HD-308-S2 түсті кодтау ережелеріне сәйкес негізгі сәйкестендіру.

Қытайда 5 зауыты бар Taitong Cable, сенімді Қытай кабель жеткізушісі, зауыттық баға бойынша жаппай тапсырыстарды жеткізеді. Бірнеше негізгі конфигурациялар қол жетімді. Біз тапсырыс талаптарын қолдаймыз және бүкіл әлем бойынша жобаны сатып алушыларға, EPC мердігерлеріне, электр көтерме саудагерлеріне және дистрибьюторларға қызмет көрсететін жергілікті сертификаттау үшін техникалық көмек көрсетеміз.

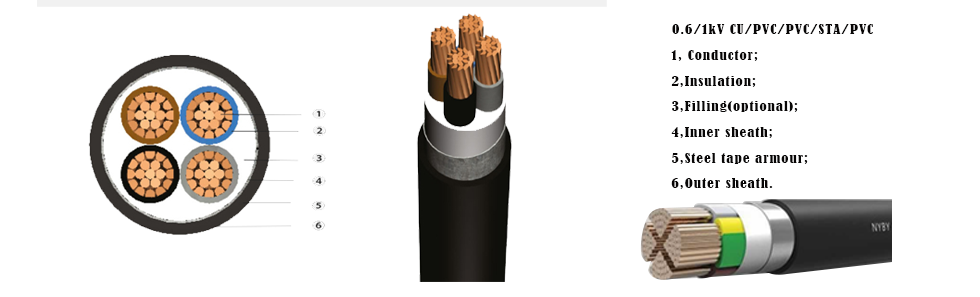

CU/PVC/PVC-төсек/STA/PVC-0,6/1кВ

HD 603: NYBY‑STA, NYBY-SWA

(HD603S1A3 сәйкестік қажет болса, оны техникалық сипаттамаларыңызда нақты көрсетіңіз.)

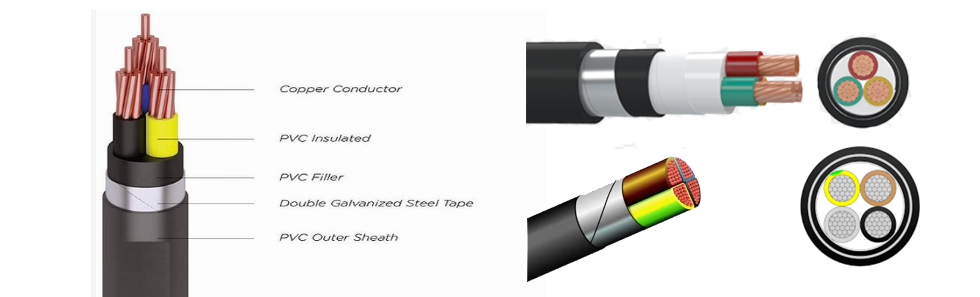

Құрылыс (ішкіден сыртқыға дейін)

---

1, Өткізгіш: IEC60228 стандартына сәйкес 2-сыныптағы қарапайым күйдірілген мыс өткізгіш (1-сыныптағы қатты өткізгіш опция ретінде де қол жетімді.)

2, Оқшаулау: IEC-60502-1 сәйкес ПВХ-А оқшаулау

3, гигроскопиялық емес толтырғыштары бар оқшауланған өзектер (міндетті емес)

4, Төсек: Экструдталған ПВХ төсек-орындары

5, Құрыш: қос мырышталған болат таспалы құрыш (DSTA/STA)

6, үстіңгі қабық: экструдталған ПВХ сыртқы қабығы, ST2 түрі

Төмен вольтты көп ядролы STA брондалған мыс ПВХ оқшауланған және қапталған қуат кабельдерін қолдану 0,6/1 кВ

---

Бұл 2-5 ядролы төмен вольтты мыс PVc оқшауланған STA (қос болат таспа) брондалған қуат кабелі бекітілген орналасуға арналған. Екі қабатты мырышталған болат таспалы бронь керемет соққыға төзімді, соққыға төзімді және кеміргіштерден қорғайды. Ол тікелей көмілген жер асты төсеу, кабельдік траншеялар, жер асты каналдары, тоннельдер және коммуналдық құбырлар галереялары үшін кеңінен қолданылады.

Бұл LV STA брондалған ПВХ кабелі өнеркәсіптік-зауыт машиналарын, коммуналдық инфрақұрылымды, тұрғын үй-аудандық жерасты электр желісін, теміржол-транзиттік қосалқы тізбектерді, жертөледегі электр қуатын таратуды және сыртта электр энергиясын беруді қамтамасыз етеді. (Қатты созылу жүктемесі кезінде орнатуға жарамсыз).

Негізгі оқшаулау түсі: HD 308 S2 сәйкес сәйкестендіру. IEC 60445 сәйкес қорғаныс өткізгіші үшін жасыл/сары. (төмендегі суретті қараңыз)

---

Оқшаулау және сыртқы қабық түстері тапсырыс бойынша қол жетімді

Төмен вольтты мыс ПВХ оқшауланған ПВХ төсек-орындарының негізгі артықшылықтары Екі болаттан жасалған брондалған ПВХ қапталған қуат кабельдерінің (600/1000 В)

---

1, Механикалық қорғаныс: болат таспа бронь (STA) ұсақтау, соғу немесе кеміргіштердің зақымдануын болдырмайды.

2, бекітілген тұрақтылық: көп ядролы мыс конструкциясы тұрақты, үздіксіз төмен вольтты жүктемелерді тиімді өңдейді.

3, Қоршаған ортаға төзімділік: Сыртқы ПВХ қабығы ашық ауада пайдаланылған кезде ылғалға, атмосфералық әсерге және жұмсақ химиялық әсерге төзімді.

0,6/1кВ LV көп ядролы Cu PVC STA PVC қуат кабельдерінің техникалық сипаттамалары

---

Төмен вольтты көп ядролы STA-брондалған мыс ПВХ оқшауланған және қабықшалы қуат кабельдеріне арналған тапсырыс бойынша қол жетімді конструкциялар

---

Негізгі қабат құрылысы:

мыс өткізгіш + ПВХ-А оқшаулағышы + төсек-орын + STA болат бронь + сыртқы қабық

Ескертпе: Көп ядролы кабельдердің ішіндегі магнит өрістері бір-біріне қарсы әсер етеді, сондықтан қатты құйынды ток қызуы болмайды, бұл STA болат таспа броньды көп ядролы орналасуларға өте қолайлы етеді.

Сыртқы қабық опциялары (арнайы таңдалатын)

1, ST2-PVC қабық (зауыттық стандартты опция, ішкі орындарға, кабель траншеяларына және қарапайым ғимараттарға арналған)

2, ST7-PE полиэтилен қабығы: жабайы, ылғалды топырақта және ашық ауада тікелей көмуге арналған, су өткізбейтін, қартаюға төзімді және төмен температураға төзімді.

3, ST8-LSZH төмен түтін нөлдік галогенді қабық: туннельдер, метро және сауда орталықтары сияқты халық көп жиналатын жобаларда қолданылады

Толық құрылымды белгілеу

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Құрыш ауыстыру таңдаулары

1, STA болат таспалы бронь (стандартты, жер асты көмуге арналған қысу жүктемесіне жақсы төтеп береді)

2, қысуға және созуға төзімділікті қажет ететін сценарийлер үшін SWA жұқа болат сымды құрыш.

3, ауыр жүкті жоғары кернеуді төсеу жағдайларына арналған ауыр салмақты қалың болат сым бронь

4, жеңіл және коррозияға төзімді талаптарға арналған AWA алюминий сымды құрыш

Өткізгіш түрін теңшеу

Бекітілген орнатуға арналған 1, класс-1 тұтас мыс өткізгіш

2, класс-2 нығыздалған тізбекті мыс өткізгіш (жалпы зауыттық стандарт)

3, Жиі майысқан жабдық сымдарына арналған 5-сыныптағы иілгіш сымды мыс өткізгіш

4, Қосымша алюминий өткізгіш

Оқшаулағыш материалды жаңарту

1, ПВХ-А оқшаулауы (негізгі нұсқасы, ұзақ мерзімді жұмыс температурасы 70 ℃)

2, XLPE кросс-полиэтиленді оқшаулау (90 ℃ номиналды жұмыс температурасы және жоғары ток өткізу қабілеті)

Реттелетін ішкі төсек-орын

1, Стандартты төсек-орын ПВХ материалды қабылдайды;

2, PE немесе LSZH төсек-орындары сыртқы қабық материалына сәйкес келеді.

Қосымша электромагниттік қорғаныс қабаты

Инверторлар мен басқару құрылғыларының өндірістік электромагниттік кедергілеріне тосқауыл қою үшін оқшаулау мен төсеніш арасында орнатылған қосымша мыс таспалы қалқан.

Мысалы: Cu/PVC-Shield/STA/PE

Көп ядролы комбинациялар

2-ядролық, 3-ядролық, 4-ядролық, 5-ядролық, 3+1-ядролық, 3+2-ядролық, 4+1-ядролық конфигурациялар

Арнайы модификацияланған функционалды сыртқы қабық

Жалынға төзімді, отқа төзімді, УК-ға төзімді, майға төзімді, термитке, суыққа төзімді және коррозияға қарсы өнімділік үшін тапсырыс бойынша жасалған қабық

Taitong кабелінен кабельдерге жаппай тапсырыс берудің себептері?

---

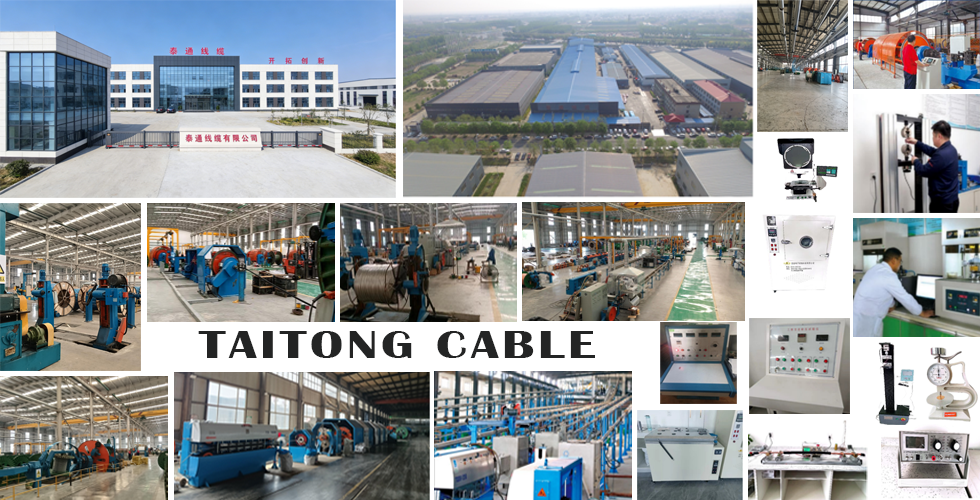

Қытайда орналасқан сымдар мен кабельдердің ауқымды өндірушісі ретінде Taitong Cable 2002 жылдан бері танымал ауқымды жобаларға және құрылған ұзақ мерзімді сенімді серіктестіктерге арналған кабельдік жабдықтарды жеткізіп келеді. Біз шетелге бағытталған халықаралық сауда және жаппай тапсырыс бойынша сатып алу қызметтері бойынша бай тәжірибе жинақтадық. Бес тәуелсіз өндірістік зауыт пен аймақтардағы 30-дан астам филиалдардың қолдауымен біз әлемдік сатып алушылар үшін жоғары сапалы кабельдік тауарлар мен ойластырылған бір терезе қызметтерін жеткіземіз.

Біздің зауыт ISO-9001 сапа менеджменті, ISO-14001 экологиялық менеджмент, ISO-45001 еңбек қауіпсіздігі-денсаулық сертификаттары, CE сәйкестігі және үшінші тарап типті сынақ мақұлдауларын қоса алғанда, толық жинақталған беделді біліктілікке ие болды. Біздің барлық кабельдер IEC халықаралық спецификацияларына, HD, VDE және басқа аймақтық стандарттарға қатаң сәйкес келеді.

Күшті өндірістік қуатқа сүйене отырып, біз дүниежүзілік энергетикалық жобаларға, зауыт құрылысына, тұрғын үй аймақтарын дамытуға, муниципалды-азаматтық инфрақұрылымға және ірі қойма нысандарына жылдам дайындалуға кепілдік береміз. 35 кВ төмен бағаланған толық сериялы кабельдеріміз халықаралық стандарт талаптарын қанағаттандырады. Төмен вольтты көп ядролы STA брондалған мыс ПВХ оқшауланған және қапталған қуат кабельдері, соның ішінде NYBY сериясы, біздің жаппай сатып алу үшін жетекші өнімдердің қатарында. Тәжірибелі сату командаларымен және күшті өнеркәсіптік күшімен біз үлкен көлемдегі кабельді сатып алу үшін сіздің сенімді ұзақ мерзімді жеткізушіміз.
