Төмен вольтты көп ядролы мыс ПВХ оқшауланған SWA брондалған ПВХ қабықшасы бар кабельдер

Төмен вольтты көп ядролы мыс ПВХ оқшауланған SWA брондалған ПВХ қабықшалы кабельдер кернеудің төмендеуімен және қуатты аз тұтынумен тұрақты қуат беруді қамтамасыз етеді. ПВХ оқшаулағышы электрлік ағып кетуді болдырмайтын тамаша диэлектрлік өнімділікті қамтамасыз етеді, ал сыртқы ПВХ қабығы ылғалға, қышқылға, сілтіге және механикалық тозуға төзімділікті қамтамасыз етеді. Кіріктірілген болат сым броньы (SWA) жоғары созылу беріктігін ұсынады, бұл кабельді жер астында тікелей көмуге жарамды етеді. Өнеркәсіптік қондырғылар мен құрылыс жобалары үшін жоғары өткізгіштікке ие қатты немесе тізбекті мыс өткізгіштер тұрақты электрмен жабдықтауға және ұзақ қызмет ету мерзіміне кепілдік береді.

Сенімді өндіруші ретінде Taitong Cable жаһандық EPC мердігерлерінің және әртүрлі инженерлік жобалардың талаптарын қанағаттандыру үшін жаппай сатып алуды қолдайтын, жалынға төзімді арнайы сипаттамаларды ұсынады.

IEC стандарты немесе реттелетін CU/PVC/SWA/PVC кабелі. 0,6/1кВ

Ескерту:

IEC 60502-1 стандартына сәйкес, SWA көп ядролы кабельдер үшін жиналған өзектердің үстіне экструдталған ПВХ ішкі жабыны (төсек) міндетті болып табылады.

Сатып алушы бөлек көрсетпесе, өзектердің үстіндегі полиэфирлі байланыстырғыш таспа осы стандарттың міндетті талабы болып табылмайды.

Төмен вольтты көп ядролы мыс ПВХ оқшауланған SWA брондалған ПВХ қабықшасы бар кабельдердің 0,6/1кВ қолданбалары

---

Төмен вольтты көп ядролы SWA (болат сым брондалған) ПВХ мыс қуат кабельдері (әдетте 600/1000 В номиналды) ішкі, сыртқы және жер асты электр қуатын тұрақты таратуға арналған, механикалық ұсақтауға және қоршаған ортаның күйзелістеріне қарсы тұруды ұсынатын, өнеркәсіптік нысандар, коммерциялық ғимараттар және жер асты электр желілері үшін өте қолайлы ауыр салмақты электр желілері болып табылады.

LV көп ядролы SWA брондалған ПВХ оқшауланған/иілу/қабықталған кабельдердің негізгі қолданулары

---

1, Жер асты қорымдары: Тікелей траншеяларға немесе қосымша қорғаныс құбырлары жоқ жер асты каналдарына орналастырылады.

2, Өнеркәсіптік зауыттар: физикалық әсер ету қаупі бар ауыр өндірістік қабаттар, электр станциялары және коммутациялық алаңдар арқылы бағытталады.

3, Сыртқы қоректендіргіштер: Кабельдік науаға орнатылған немесе сыртқы қабырғаларға бекітілген, ультракүлгін сәулеленуге, ылғалға және ауа-райының төтенше жағдайларына төзімді.

4, Коммерциялық ғимараттар: көтергіштер, зауыт бөлмелері және қызмет көрсету туннельдері арқылы өтетін негізгі немесе қосалқы қуат беру ретінде қолданылады.

600/1000 В CU/PVC/SWA/PVC 2/3/4/5 ядролы электр кабельдерінің арнайы қолданбалары

---

2-ядролық: қос оқшауланған (II класс) бір фазалы жабдыққа арналған ток өткізгіш және нөлдік өткізгіштер.

3-ядро: стандартты жерге тұйықталған (I класс) бір фазалы қоректендіруге арналған кернеулі, бейтарап және жерге өткізгіштер.

4-Core / 5-Core: Машиналар, тарату тақталары және қозғалтқыштар үшін бейтарап және/немесе қорғаныш жерге тұйықталған үш фазалы қуат тарату.

Электрлік параметрлер

---

0,6/1кВ көп ядролы SWA PVC мыс қуат кабельдері

Оқшаулау және сыртқы қабық түстері теңшеуге болады

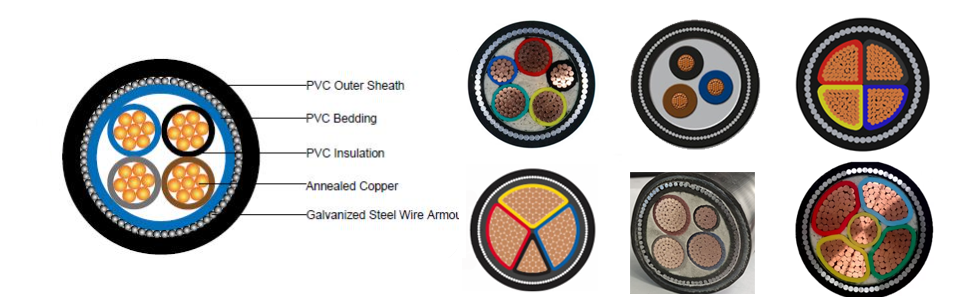

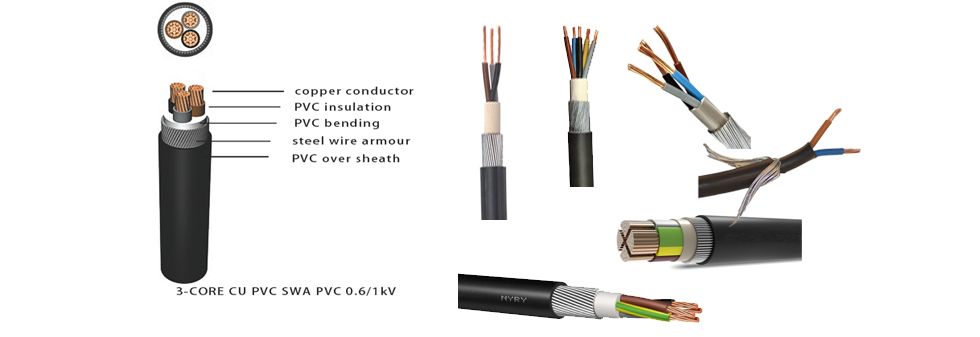

LV 2-5 ядролы SWA мыс ПВХ қуат кабельдерінің құрылымы

---

·  2-ядро: 2 оқшауланған мыс өзек (L+N)

·  3-ядро: 3 оқшауланған мыс өзек (L+N+PE)

·  3+1 ядро: 3 бірдей фазалық ядро ​​+ 1 азайтылған бейтарап

·  3+2 Негізгі: 3 бірдей фазалық ядро ​​+ азайтылған бейтарап + азайтылған PE

·  4+1 Негізгі: 4 бірдей ядро ​​(3P+N) + азайтылған PE

Сыртқы қаптаманы сұраныс бойынша реттеуге болады

1, ST2-PVC қабық (зауыттық стандартты опция, ішкі орындарға, кабель траншеяларына және қарапайым ғимараттарға арналған)

2, ST7-PE полиэтилен қабығы: су өткізбейтін, қартаюға төзімді және төмен температураға төзімділігі бар жабайы, ылғалды топырақта және ашық ауада тікелей көмуге арналған.

3, ST8-LSZH төмен түтін нөлдік галогенді қабық: туннельдер, метро және сауда орталықтары сияқты халық көп жиналатын жобаларда қолданылады

Толық құрылымдық белгілер

Cu/PVC/SWA/PVC (ST2)

Cu/PVC/SWA/PE

Cu/PVC/SWA/LSZH

Оқшаулағыш материалды жаңарту

ПВХ-А оқшаулауы (негізгі нұсқа, ұзақ мерзімді жұмыс температурасы 70 ℃)

XLPE кросс-полиэтиленді оқшаулау (90℃ номиналды жұмыс температурасы және жоғары ток өткізу қабілеті)

Реттелетін ішкі төсек-орын

Стандартты төсек жабдықтары ПВХ материалын қабылдайды; Сыртқы қабық материалына сәйкес келетін PE немесе LSZH төсек-орындары бар.

Электромагниттік кедергілерге төзімділік үшін қосымша мыс таспамен қорғайтын құрылым

Мыс таспалы қалқан жиілік түрлендіргіштері мен өнеркәсіптік басқару жабдығының кедергісі бар зауыт алаңындағы орталар үшін қолайлы оқшаулау мен төсеніш арасында орналасқан.

Мысалы: Cu/PVC-Shield/SWA/PE

SWA брондалған төмен вольтты қуат кабельдерін Taitong кабелінен алудың артықшылықтары

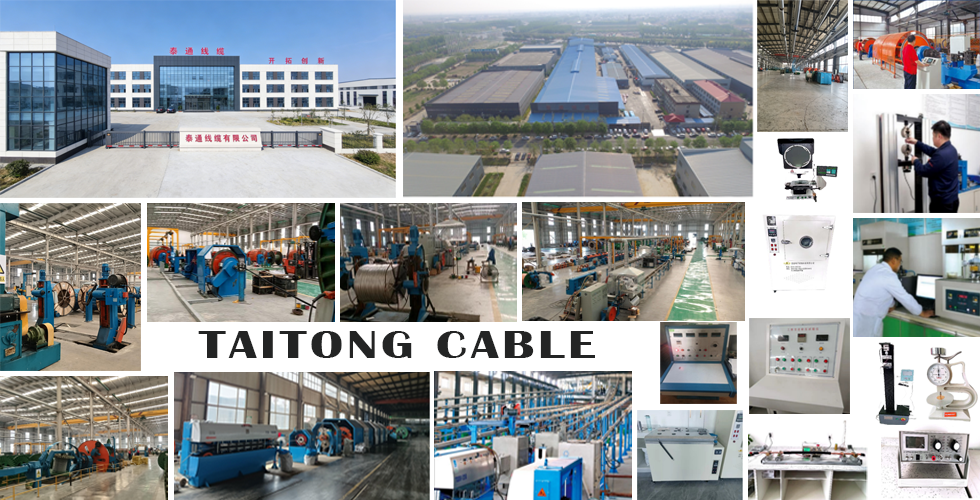

Taitong Cable, әлемдік сатып алушылар үшін зауыттық бағаны ұсынатын сенімді Қытай кабельдік жеткізушісі. Бізде ірі инфрақұрылымдық жобаларға, соның ішінде муниципалдық құрылыс пен теміржол транзиттік инженериясына қызмет көрсетуде бай тәжірибеміз бар.

Төмен вольтты көп ядролы мыс ПВХ оқшауланған SWA брондалған ПВХ қабықшалы кабельдер (CU/PVC/PVC/SWA/PVC) біздің жетілген негізгі өнім болып табылады.

Біздің клиенттеріміз EPC мердігерлерін, электр көтерме саудагерлерін, жобаларды сатып алушыларды және индустриалды парктерге, коммерциялық ғимараттарға және жер асты электр желілеріне арналған инженерлік компанияларды қамтиды. Біз теңшелген негізгі орналасуларды, материал конфигурацияларын, орау және жеткізу ұзақтығын қолдаймыз. Барлық кабельдерді IEC, BS стандарттарына сәйкес жасауға болады. Біздің кәсіби техникалық команда тұтынушыларға жергілікті нарықты сертификаттау рәсімдеріне көмектесу үшін толық қолдау көрсетеді.

Шикізатты қатаң тексеру және дайын өнімді сынау тұрақты сапаға кепілдік береді. Біз сату алдындағы техникалық кеңес беруді, икемді көлемді баға ұсыныстарын, өндірісті қадағалауды және сатудан кейінгі қолдауды қамтитын бір терезе қызметін ұсынамыз. Жаппай сатып алу туралы сұраулар мен ұзақ мерзімді стратегиялық ынтымақтастық үшін жаһандық сатып алушыларды қарсы алыңыз.
