Неліктен 10кВ жоғары оқшауланған кабельдер торларды жаңартады?

Түйіндеме: Орта вольтты электр қуатын тарату үшін техникалық қызмет көрсету бойынша үстеме шығындарды азайту кезінде үздіксіз жабдықтауды қамтамасыз ету коммуналдық компаниялардың басты мақсаты болып табылады.10 кВ-қа дейінгі номиналды оқшауланған кабельдерескірген электр желілерін жаңартудың негізгі стандарты ретінде пайда болды. Бұл мақалада қазіргі заманғы 10 кВ Антенналық кабельдердің (ABC) құрылымдық дизайны, негізгі инженерлік артықшылықтары және қоршаған ортаны қорғау механизмдері қарастырылып, жобаның сатып алу менеджерлеріне желі сенімділігін оңтайландыруға бағытталады.

Мазмұны

Кіріспе

10 кВ Оқшауланған кабельдердің құрылымдық анатомиясы

Дәстүрлі жалаңаш өткізгіштерге қарағанда негізгі операциялық артықшылықтар

Аймақтық электр энергиясы бойынша тендерлерде қолданудың маңызды сценарийлері

Тікелей зауыттық сәйкестік және тапсырыс беруші көздері

Кіріспе

Қала кеңістігі кеңейіп, ауылды электрлендіру талаптары өскен сайын, дәстүрлі жалаңаш ауа өткізгіштері желінің осалдығын көбірек көрсетуде. Элементтердің әсеріне ұшыраған оқшауланбаған орташа кернеу желілері өсіп кеткен ағаштар, қатты жел және жабайы табиғат тудыратын ақауларға өте сезімтал, бұл қымбат тұратын жергілікті өшірулерге әкеледі. Бұл инфрақұрылымдық тәуекелдерді жерасты траншеяларына байланысты ауқымды күрделі шығындарсыз азайту үшін әлемдік энергетикалық билік органдары 10 кВ жоғары оқшауланған кабельдерге тез ауысуда.

Талапты сыртқы орталарға арналған,Тайтонг кабеліберіктігі жоғары орташа вольтты әуе оқшауланған кабельдер шығарады. Жетілдірілген кросс-байланыстырушы оқшаулағыш қосылыстар мен жоғары таза өткізгіш өзектерді пайдалана отырып, біздің өнімдер бүкіл әлем бойынша әуе желілеріне ерекше механикалық және электрлік қауіпсіздікті қамтамасыз етеді.

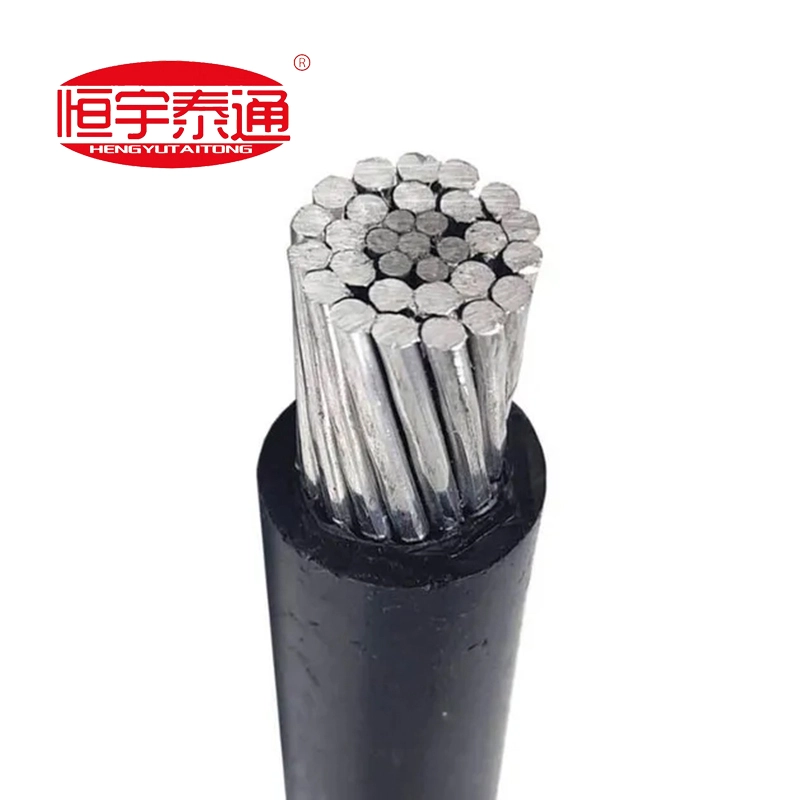

10 кВ Оқшауланған кабельдердің құрылымдық анатомиясы

10 кВ үстіңгі оқшауланған кабельдің құрылымдық құрылымы жеңіл өңдеуді де, тізбекті абсолютті оқшаулауды да оңтайландыру үшін мұқият теңдестірілген:

Фазалық өткізгіштер: Тазалығы жоғары, дөңгелек тығыздалған сымды алюминий сымдарынан тұрады. Тығыздау өткізгіштің диаметрін азайтады және бет профилін тегістейді, электр кернеуінің біркелкі таралуын қамтамасыз етеді.

Messenger Core (қосымша/композиттік): Беріліс полюстері арасындағы ұзын аралықтар арқылы құрылымдық механикалық кернеуді тасымалдау үшін жоғары созылатын мырышталған болат өзектерді немесе күшейтілген алюминий қорытпаларын біріктіреді.

Ауыр ауа райына төзімді оқшаулау: Жоғары сапалы қара кросс-байланыстырылған полиэтиленмен (XLPE) немесе жоғары тығыздықтағы полиэтиленмен (HDPE) экструдталған. Бұл қосылыс тұрақты күн ультракүлгін (УК) радиациясынан және озон крекингінен максималды қорғанысты қамтамасыз ету үшін арнайы көміртекті қарамен қаныққан.

Дәстүрлі жалаңаш өткізгіштерге қарағанда негізгі операциялық артықшылықтар

10 кВ оқшауланған әуе желілеріне көшу электр желілерін салада шешуші, сандық артықшылықтармен қамтамасыз етеді:

1. Ағашпен байланыс үзілістерін жою: Тығыз орманды немесе тропикалық аймақтарда жалаңаш өткізгіштерге тиетін бұтақтар дереу қысқа тұйықталулар мен ықтимал орман өрттерін тудырады. Оқшауланған курткалар токты толығымен оқшаулайды, бұл желдің тіпті өсіп кеткен өсімдіктермен физикалық байланыста болған кезде де қауіпсіз жұмыс істеуіне мүмкіндік береді.

2.Қысқартылған фазалар аралықтары және тар жолдар: Өткізгіштер толығымен оқшауланғандықтан, фазалар арасындағы міндетті ауа саңылаулары айтарлықтай азаяды. Бұл коммуналдық қызметтерге бір полюске бірнеше тізбектерді орнатуға немесе күшті қалалық дәліздер арқылы өткізуге мүмкіндік береді.

3. Жетілдірілген мұздануға қарсы және жел жүктемесіне төзімділікe: Тегіс, дөңгелек сыртқы полимерлі қабық мұздың қатты жиналуын болдырмайды және стандартты ашық сым конфигурацияларымен салыстырғанда желге төзімділікті төмендетеді, қатты дауыл кезінде желінің үзілуіне жол бермейді.

Аймақтық электр энергиясы бойынша тендерлерде қолданудың маңызды сценарийлері

Құрылымдық икемділік пен орнатудың төмен күрделілігінің арқасында 10 кВ жоғары оқшауланған кабельдер желіні кеңейту бойынша жаһандық жобаларда кеңінен қолданылады:

Қалалық электр қуатын жаңарту: Жер асты қазу физикалық немесе қаржылық мүмкін емес кептелістерге толы тұрғын аудандардағы ескі жалаңаш сым жүйелерін ауыстыру.

Орман және ауылдық тордың кеңеюі: Агрессивті, қымбат тұратын ағаштарды тазарту науқандарын қажет етпей-ақ, тығыз ормандар, ауылшаруашылық аймақтары немесе таулы жерлер арқылы қауіпсіз орташа вольтты желілерді бағыттау.

Жағалау және коррозиялық орталар: Ауыр сыртқы оқшаулау ішкі металл өткізгіштерді тұзды бүріккіш коррозиядан, ауаның химиялық ластануынан және жоғары ылғалдылықтан оқшаулайды.

Тікелей зауыттық сәйкестік және тапсырыс беруші көздері

Орташа кернеудегі қоғамдық инфрақұрылым жобалары құрылымдық осалдықтарға орын бермейді. Әрбір әуе желісін орналастыру халықаралық сапа критерийлерімен дәл техникалық сәйкестендіруді талап етедіIEC 60502-2немесе жергілікті коммуналдық техникалық сипаттамалар.

СағатТайтонг кабелі, біз a қатаң ұстанамыз100% зауытта тікелей теңшелген өндіріс үлгісі. Біз алдын ала дайындалған қоймаларды тазартпаймыз. Оның орнына, біз 10 кВ жоғары оқшауланған кабельдердің әрбір партиясын тікелей жобаңызға (BOQ) сәйкес жобалаймыз және дайындаймыз — дәл өзек құрылымдарын, хабаршы ядросының күшті жақтарын және оқшаулаудың көлденең қималарын локализацияланған қашықтыққа және климаттық профильдерге сәйкес келтіру үшін бейімдейміз.

Біздің үстеме таратушы инженерлік топқа бүгін хабарласыңызтексерілген техникалық сызбаларға, типті сынау сертификаттарына қол жеткізу немесе алдағы электр желілері тендерінің жылдам, зауыттық құнын бағалауды алу үшін!
