Неліктен 4 ядролы брондалған алюминий кабельдері электр желілері

Түйіндеме: Өнеркәсіптік коммуналдық қызметтерді кеңейтуде, күн электр станцияларын жинау желілерінде және коммерциялық ғимараттарды тарату желілерінде тікелей көмуге төзімділікті қатаң сатып алу бюджеттерімен теңестіру негізгі инженерлік басымдық болып табылады. 4 ядролы брондалған алюминий қуат кабельдері (YJLV22 / 0,6/1кВ сериясы) төмен вольтты қайталама желілер үшін жоғары сенімділік беру шешімі ретінде қызмет етеді. Бұл техникалық мақалада 4 ядролы алюминий қуат кабельдерін халықаралық инфрақұрылым тендерлері үшін таңдаулы ететін көп қабатты дизайн, қос болат бронь механикасы және құны бойынша артықшылықтар талданады.

Мазмұны

Кіріспе

4 ядролы брондалған алюминий кабельдерінің құрылымдық архитектурасы

Қос болаттан жасалған бронь: тікелей көмуге арналған қызметтік бағдарламаларды қорғау

4 ядролық дизайн: үш фазалы төмен вольтты қуатты оңтайландыру

Алюминий сымды өткізгіштердің құнының артықшылығы

Аймақтық электр желілеріндегі бастапқы қолдану сценарийлері

Зауытта тікелей теңшеу және бастапқы қауіпсіздік

Кіріспе

Жер асты төмен вольтты электр тарату желілері ауыр физикалық жүктемелерге ұшырайды. Жер асты траншеялары брондалмаған кабельдерді топырақтың қозғалысына, тығыздау күштеріне, өткір тас жиектеріне және кеміргіштердің ықтимал енуіне әкеледі. Сонымен қатар, мыс өткізгіштерді ұзақ тарату аралығы бойынша көрсету шикізат шығындары мен жүк тасымалдау шығындарын айтарлықтай арттырады.

Осы орнату кедергілерін шешу үшін Taitong Cable премиум 0,6/1кВ 4 ядролы болат таспа брондалған алюминий қуат кабельдерін шығарады. Жоғары өткізгіштігі жоғары алюминий өткізгіштерді қос болат таспаның брондауы бар жұптау арқылы біздің кабельдер жаһандық коммуналдық мердігерлер үшін сенімді механикалық беріктік пен үздіксіз қуат беруді қамтамасыз етеді.

4 ядролы брондалған алюминий кабельдерінің құрылымдық архитектурасы

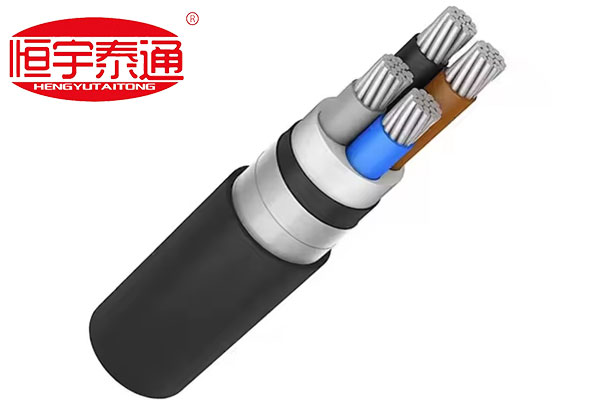

4 ядролы брондалған алюминий электр кабелінің көлденең қимасына егжей-тегжейлі қарау оның жер асты қиын жағдайларына арналған қабатты инженериясын көрсетеді:

Тығыздалған сымды алюминий өткізгіштер: оңтайлы электр өткізгіштігін қамтамасыз ете отырып, кабель диаметрін төмендетуге дейін тығыз орналасқан жоғары таза электр алюминий сымдарынан жасалған.

Түспен кодталған XLPE/PVC оқшаулау:Фазаны дәл анықтауға және сайтты орнату кезінде жеңілдетілген терминалды қосуға мүмкіндік беретін түсті кодталған фазалық оқшаулау (мысалы, қоңыр, көк, қара, сұр).

Экструдталған ішкі төсек:Құрыштың үйкелісінің зақымдануын болдырмау үшін жиналған өзек бумасының үстіне оралған тегіс ішкі қорғаныс жастықшасы.

Қос болаттан жасалған бронь (DSTA):Ішкі төсек-орынға мықтап оралған, ауыр сыртқы әсерлер мен радиалды қысымды сіңіретін қабаттасатын бұрандалы болат бронь таспалары.

Ауа райына төзімді сыртқы қабық:Топырақ ылғалдылығына, қышқыл коррозияға және беткі тозуға төзімді ауыр жүкті, УК-тұрақтандырылған ПВХ немесе PE сыртқы күртеше.

Қос болаттан жасалған бронь: тікелей көмуге арналған қызметтік бағдарламаларды қорғау

Неліктен жоба кеңесшілері мен EPC мердігерлері жерасты кабельдік қондырғылар үшін қос болат броньды (DSTA) анықтайды?

1.Тікелей жерлеу үйлесімділігі:Бронды кабельдер ашық жердегі траншеяларға тікелей орнатуға және азаматтық құрылыстың жалпы құнын төмендетуге мүмкіндік беретін қымбат сыртқы ПВХ немесе бетон құбырларының қажеттілігін жояды.

2. Соққыға және соққыға өте төзімділік:Жер қойнауының шөгуі және үстіңгі қабаттың үстінен өтетін ауыр жүк көліктері үздіксіз тік күш қолданады. Қосарланған болаттан жасалған таспалар ішкі өткізгіштерді деформациядан және физикалық тесілуден қорғайды.

3. Жер асты зиянкестеріне қарсы қорғаныс:Кеміргіштер мен шұңқырлы зиянкестер жұмсақ сыртқы полимерлерді жиі шайнайды. Болат таспа қабаты желінің қызмет ету мерзімін 30 жылдан астам ұзартатын өтпейтін физикалық кедергі жасайды.

4 ядролық дизайн: үш фазалы төмен вольтты қуатты оңтайландыру

4 ядролық конфигурация үш фазалы төрт сымды тарату желілері үшін арнайы әзірленген (3 Ph+N):

Теңгерілген фазалық бөлу:Толық өлшемді нөлдік өткізгішпен бірге үш фазалық өткізгіштерді бір кабель шоғырында орналастырады.

Жеңілдетілген макет:Бірнеше бір ядролы кабельдермен салыстырғанда кабель төсеу жұмысы мен кабельдік науадағы кеңістік талаптарын азайтады.

Алюминий сымды өткізгіштердің құнының артықшылығы

Шикізат бағасы инфрақұрылымның өміршеңдігіне айтарлықтай әсер етеді. Мыстың орнына тізбекті алюминий өткізгіштерді пайдалану айқын экономикалық пайда әкеледі:

Негізгі капиталды үнемдеу:Алюминий мыстың материалды құнының бір бөлігінде тамаша қуат өткізу қабілетін қамтамасыз етеді, бұл мердігерлерге жоба бюджетін ұзағырақ тарату қашықтығында ұзартуға мүмкіндік береді.

Азайтылған тасымалдау және өңдеу салмағы:Алюминийдің жеңіл қасиеті кабель науасын тартуды жеңілдетеді, орнату жұмысының уақытын қысқартады және шетелге тасымалдау үшін контейнерлік жүктерді тиеуді оңтайландырады.

Аймақтық электр желілеріндегі бастапқы қолдану сценарийлері

Құрылымдық беріктігі мен жоғары үнемділігінің арқасында Taitong Cable компаниясының 4 ядролы брондалған алюминий желілері жаһандық тендерлерде кеңінен ұсынылған:

Күн және жел электр станцияларын жинау желілері:Төмен вольтты айнымалы ток қуатын күшейткіш трансформаторлардан негізгі тарату тораптарына кең таралған күн өрістері арқылы тасымалдау.

Өнеркәсіптік-сауда кешендері:Негізгі қосалқы трансформаторларды зауыттық тарату панельдеріне қосатын жер асты негізгі фидерлерді бағыттау.

Қала маңындағы желіні кеңейту бойынша тендерлер:Өсіп келе жатқан тұрғын аймақтарда ауа-райына байланысты электр қуатының үзілуін болдырмау үшін нәзік әуе желілерін көмілген брондалған желілерге ауыстыру.

Зауытта тікелей теңшеу және бастапқы қауіпсіздік

Коммуналдық қызметтерге арналған тендерлер оқшаулау бос жерлеріне, өткізгіштердің ауытқуларына немесе бронь бос жерлеріне нөлдік орын қалдырады. Жаһандық сатып алу келісімшарттары IEC 60502-1 және BS 5467 сияқты танылған параметрлерді қатаң сақтауды талап етеді.

СағатТайтонг кабелі, біз сіздің жобаңызды 100% зауытта тікелей теңшелген өндіріс үлгісі арқылы қолдаймыз. Біз алдын ала дайындалған, ескірген қоймаларды тазартпаймыз. Оның орнына біз 4 ядролы брондалған алюминий кабельдердің әрбір партиясын жобаңыздың нақты мөлшерлемесі (BOQ) — калибрлеу өткізгіш қималары (16 мм2 - 500 мм2), оқшаулау қалыңдығы, құрыш параметрлері және жергілікті ұлттық тор стандарттарына сәйкес келетін сыртқы қабық материалдарымен тікелей туралау үшін тапсырыс бойынша шығарамыз.

Сұраныс алу үшін бүгін электр кабелі инженерлік бөлімшесіне хабарласыңызтексерілген типті сынақ есептері, теңшелетін өлшемдік сызбалар немесе алдағы электр қуатына арналған тендерге арналған экспресс, зауыттық баға ұсыныстары!
