Неліктен экрандалған басқару кабельдері EMI шуын болдырмайды?

Түйіндеме:Автоматтандырылған өндірістерде, электр энергиясын өндіру станцияларында және күрделі өңдеу объектілерінде басқару желілері ауыр электр желілерімен қатар жүріп, қарқынды электромагниттік өрістерді тудырады.Кедергіге қарсы экрандалған басқару кабельдеріосы операциялардың сенімді жүйке жүйесі ретінде қызмет етеді. Бұл мақалада заманауи өнеркәсіптік автоматтандыру үшін премиум басқару кабельдерін маңызды ететін көпқабатты материал архитектурасы, электромагниттік кедергіні (EMI) басу механикасы және экрандау артықшылықтары қарастырылады.

Мазмұны

Кіріспе

Экрандалған кедергіге қарсы басқару кабельдерінің құрылымдық анатомиясы

Неліктен өрілген қорғаныс өнеркәсіптік шуға қарсы маңызды?

Автоматтандырылған инженериядағы маңызды қолдану сценарийлері

Тікелей зауыттық сәйкестік және тапсырыс бойынша тапсырыс беру

Кіріспе

Өнеркәсіптік зауыттар ақылды автоматтандырылған жүйелерді біріктірген сайын, электронды жабдықтың тығыздығы экспоненциалды түрде артады. Бұл жоғары тығыздықтағы орта электромагниттік кедергілердің (EMI) және радиожиілік кедергілерінің (RFI) көп мөлшерін тудырады. Тиісті қорғаныс болмаса, бағдарламаланатын логикалық контроллерлерге (PLC), сенсорларға және жетектерге жіберілетін төмен вольтты басқару сигналдары оңай бүлінуі мүмкін, бұл машинаның қате көрсеткіштеріне, жүйе қателеріне немесе қауіпті апаттық өшірулерге әкеледі.

Критикалық автоматтандырылған сигналдарды қорғау үшін,Тайтонг кабеліауыр қорғалған бақылау кедергіге қарсы кабельдер шығарады. Жоғары икемді өткізгіштерді тығыз металл экрандаумен біріктіре отырып, бұл басқару желілері бүкіл әлем бойынша қатты бұзылған өнеркәсіптік аймақтарда мінсіз сигнал беруді қамтамасыз етеді.

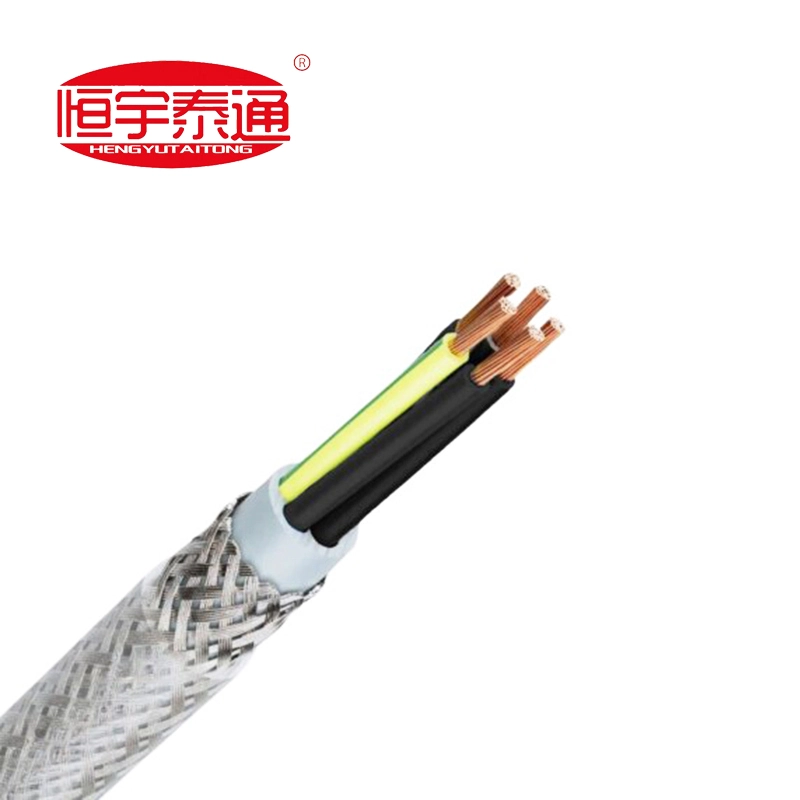

Экрандалған кедергіге қарсы басқару кабельдерінің құрылымдық анатомиясы

Стандартты басқару кабелінің ішкі конфигурациясы сыртқы шуды ішкі мыс өткізгіштерден бөлу үшін қабат-қабат бойынша құрастырылған:

Жоғары таза мыс өткізгіштер: Басқару панельдерінің ішіндегі тығыз бағыттау үшін максималды электр өткізгіштігі мен жоғары икемділігін қамтамасыз ететін көп ядролы, жұқа жіпті қарапайым мыс сымдардан тұрады.

Түс кодталған оқшаулау: Терминалды тікелей анықтау және орнату кезінде қауіпсіздік үшін ерекше түсті кодтауы бар (стандартты жасыл/сары жерге қосу сымын қоса) премиум ПВХ немесе XLPE оқшаулағыш қоспасы.

Ішкі төсек-орын жабдықтары / қабық қабаты: Бұрылған өзектерді бір-бірімен тығыз байланыстыратын және үстіңгі қалқан үшін қорғаныс жастықшасын құрайтын тегіс полимерлі орам немесе экструдталған қабат.

Жоғары жабындысы бар өрілген металл қалқан: Ішкі өзектерді қоршап тұратын, өтпейтін электромагниттік тосқауыл ретінде әрекет ететін тығыз, көлденең тоқылған қалайыланған мыс немесе болат сым.

Отқа төзімді сыртқы күрте: Ашық кабельдік науалардағы май шашырауына, ылғалды бақылауға, тозуға және жалынның таралуына қарсы тұру үшін жасалған берік ПВХ қабық.

Неліктен өрілген қорғаныс өнеркәсіптік шуға қарсы маңызды?

Экрандалмаған басқару сымдары негізгі электрлік контурларда жақсы жұмыс істегенімен, автоматтандырылған өнеркәсіптік концентраторлар өнімділіктің үш негізгі себебі бойынша жоғары жабындысы бар өрілген қалқандарды талап етеді:

1. Кешенді EMI және RFI сіңіру: Металл өрім Фарадей торының рөлін атқарады. Ол қоршаған үлкен қозғалтқыштардан, трансформаторлардан және жоғары вольтты қуат кабельдерінен сәулеленген электромагниттік толқындарды ұстап, ішкі ядро ​​​​сигналдарын бұзбай тұрып, адасқан токтарды жерге қауіпсіз түрде бағыттайды.

2.Superior Flexible Strength: Динамикалық машинаның ішінде қайта-қайта иілгенде оңай жыртылатын немесе жарылып кетуі мүмкін статикалық алюминий фольга қалқандарынан айырмашылығы, тоқылған металл өрім үздіксіз механикалық иілу және бұрау кезінде де 100% құрылымдық қорғаныс тұтастығын сақтайды.

3. Айқас сөйлесудің алдын алу: Көп ядролы басқару құбырларында бір сымдағы жоғары жиілікті токтар көрші тізбектерге ағып кетуі мүмкін. Дәлдікпен өру жеке кабель топтарын оқшаулап, таза, тәуелсіз деректер ағындарын қамтамасыз етеді.

Автоматтандырылған инженериядағы маңызды қолдану сценарийлері

Кедергіге қарсы сенімділігінің арқасында экрандалған басқару кабельдері дәл инфрақұрылымдық тендерлерде қатты сипатталады:

Автоматтандырылған құрастыру және робототехника желілері: Орталық PLC басқару үстелдерін автоматтандырылған робот тұтқаларымен және үзіліссіз командалық циклдарды қажет ететін құрастыру конвейерлерімен байланыстыру.

Қосалқы станцияны басқару және релелік панельдер: Өлшеу аспаптарын, қорғаныс релелерін және жоғары вольтты қуат орталарында тарату құрылғыларын басқару элементтерін өзара қосу.

Мұнай-химия және өңдеу зауыттары: Нәзік температураны, қысымды және шығын өлшегіш сенсорының көрсеткіштерін кеңейтілген ішкі және сыртқы кабель жолдары арқылы беру.

HVAC және ғимаратты басқару: Автоматтандырылған желдетуді, лифттерді және қауіпсіздік архитектурасын басқару үшін қауіпсіз, төмен шуыл басқару циклдерін коммерциялық биік ғимараттар арқылы бағыттау.

Тікелей зауыттық сәйкестік және тапсырыс бойынша тапсырыс беру

Дәл аспаптар кедергілер теңгерімсіздігі немесе экрандау саңылаулары үшін нөлдік маржаға мүмкіндік береді. Өнеркәсіптік сатып алу келісім-шарттары IEC 60227 немесе аймақтық өнеркәсіптік нормалар сияқты қатаң сапа стандарттарына дәл сәйкестікті талап етеді.

СағатТайтонг кабелі, біз 100% зауытта тікелей теңшелген өндіріс үлгісінің пайдасына қатаң, жаппай өндірілген инвентарлық тазарту жүйелерін қабылдамаймыз. Автоматтандырудың әрбір қондырғысы бірегей ядро ​​сандарын, арнайы жерге тұйықтауды және арнайы оқшаулау қасиеттерін қажет ететінін түсінеміз. Біз бақылау кабельдерінің әрбір партиясын тікелей жобаңыздың нақты мөлшерлемелеріне (BOQ) сәйкес тапсырыс бойынша дайындаймыз — нақты электрлік ортаңызға сәйкес келетін өзек өлшемдерін, экрандау қамту коэффициенттерін және күрте қоспаларын калибрлеу.

Бүгін біздің аспаптық инженерлер тобына хабарласыңызтексерілген техникалық сызбаларды, реттелетін негізгі орналасу макеттерін сұрау немесе алдағы жоба тендеріңіз үшін экспресс, тікелей зауыттық баға сметасын алу үшін!
