Неліктен 0,6/1кВ алюминий брондалған кабельдер электр желілері

Түйіндеме:Өнеркәсіптік парктерді дамытуда, жаңартылатын энергияны жинау желілерінде және коммерциялық тарату ілмектерінде қатаң жер асты қорғанысымен орнату бюджеттерін теңестіру өте маңызды. Бронды алюминий электр кабельдері тікелей жерленген төмен вольтты электр желілері үшін магистраль ретінде қызмет етеді. Бұл мақалада көп ядролы алюминий брондалған желілерді халықаралық жобаларды сатып алудың басты ерекшелігіне айналдыратын ішкі қабаттық инженерия, қос болат таспаны қорғау механизмдері және құны бойынша жеңілдіктер қарастырылады.

Мазмұны

Кіріспе

0,6/1кВ көп ядролы брондалған алюминий кабельдерінің құрылымдық архитектурасы

Қос болаттан жасалған бронь: тікелей көмуге арналған қызметтік бағдарламаны қамтамасыз ету

Алюминий өткізгіштер: кең ауқымды инфрақұрылымдағы ROI-ны барынша арттыру

Ғаламдық қуат жобаларындағы негізгі қолдану сценарийлері

Зауытта тікелей теңшеу және бастапқы қауіпсіздік

Кіріспе

Жер асты электр фидер желілері тұрақты механикалық қауіптерге ұшырайды. Тікелей көмілген траншеяларда топырақтың ұсақталуы, қазу кезінде кездейсоқ физикалық соққылар және жер асты кеміргіштердің енуі байқалады. Сонымен қатар, қалааралық қайталама тарату желілерінде дәстүрлі ауыр мыс кабельдерін пайдалану шикізат шығындары мен көлік шығындарын айтарлықтай арттырады.

Осы техникалық және бюджеттік мәселелерді шешу үшін,Тайтонг кабеліөнімділігі жоғары 0,6/1кВ көп ядролы брондалған алюминий қуат кабельдерін шығарады. Жоғары өткізгіштігі бар алюминий өткізгіштерді ауыр металл броньмен біріктіре отырып, біздің кабельдер жаһандық коммуналдық мердігерлерге ымырасыз механикалық қауіпсіздік пен ұзақ мерзімді жұмыс тиімділігін береді.

0,6/1кВ көп ядролы брондалған алюминий кабельдерінің құрылымдық архитектурасы

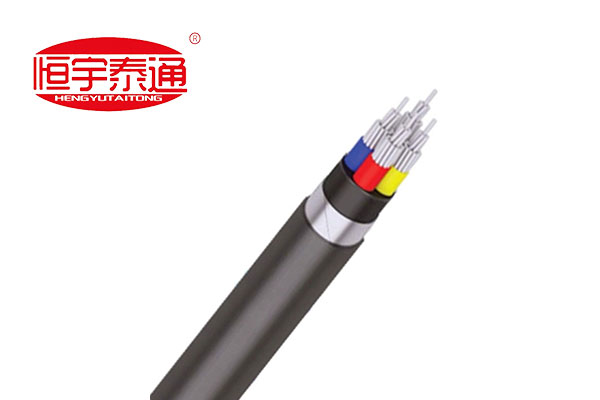

Болаттан жасалған брондалған алюминий электр кабелінің көп қабатты көлденең қимасы толық механикалық және электрлік қорғанысты қамтамасыз етеді:

Жіпті алюминий өткізгіштер (2-сынып):Тұрақты ток сыйымдылығын, төмен салмақты және жоғары терминал қосылымының сенімділігін қамтамасыз ету үшін тығыз орналасқан жоғары таза электр алюминий сымдарынан жасалған.

Түспен кодталған фазалық оқшаулау:Сайтты орнату кезінде қатесіз фазаны анықтауды қамтамасыз ету үшін стандартталған түстермен (Қызыл, Сары, Көк және т.б.) әрбір өзекке оралған премиум XLPE немесе PVC оқшаулау.

Экструдталған ішкі төсек-орын жабдығы/жастық қабығы:Брондау процесі кезінде фазалық оқшаулауды өткір металл жиектерінен қорғау үшін ішкі өзек жинағының үстінен жасалған.

Қос болаттан жасалған бронь (DSTA):Жоғары радиалды қысымды сіңіру және физикалық құралдардың немесе тастардың кабельді тесіп өтуіне жол бермеу үшін өзек матрицасына оралған қабаттасатын бұрандалы болат жолақтар.

Ауыр қорғаныс сыртқы қабығы:Ылғалдың түсуіне, топырақтың қышқыл коррозиясына және қоршаған ортаның нашарлауына жол бермейтін майға төзімді, УК-тұрақтандырылған ПВХ немесе PE курткасы.

Қос болаттан жасалған бронь: тікелей көмуге арналған қызметтік бағдарламаны қамтамасыз ету

Неліктен инфрақұрылымдық кеңесшілер нақтылайдыболат таспалы брондалған (DSTA) кабельдертөмен вольтты қайталама желіге арналған YJLV22/VLV22 сериясы сияқты?

1. Қымбат сыртқы құбырларды жою:Құрышсыз кабельдер жер астына көмілген кезде ауыр ПВХ немесе бетон құбырларын қажет етеді. Болат таспаның брондалған конструкцияларын тікелей жер асты траншеяларына салуға болады, бұл азаматтық қазбалар мен құбырларға кететін шығындарды айтарлықтай азайтады.

2. Төтенше соққыдан және соққыдан қорғаныс:Қатты жер қойнауының қысымы, тау жыныстарының шөгуі немесе үстінен өтетін көліктер жұмсақ пластик кабельді деформациялауы мүмкін. Қос болаттан жасалған таспалар физикалық әсерді сіңіреді, құрылымдық ядроның тұтастығын сақтайды және фазадан фазаға қысқа тұйықталуды болдырмайды.

3. Жер асты зиянкестерінен қорғау:Термиттер, гоферлер және кеміргіштер стандартты полимерлі жабындарды үнемі шайнайды. Өтпейтін металл болат тосқауыл биологиялық зақымдануды болдырмайды, жер асты желісінің қызмет ету мерзімін 30 жылдан астам ұзартады.

Алюминий өткізгіштер: кең ауқымды инфрақұрылымдағы ROI-ны барынша арттыру

Шикізат бюджеттері жобаның орындылығын белгілейді. Қолданутізбекті алюминий өткізгіштермыстың орнына шешуші экономикалық артықшылықтар береді:

Шығындарды айтарлықтай үнемдеу:Алюминий бір доллар үшін ерекше өткізгіштік береді, бұл EPC мердігерлеріне кең тарату мильдерінде кабель материалдарының шығындарын айтарлықтай қысқартуға мүмкіндік береді.

Жеңілірек өңдеу салмағы:Алюминий салмағының азаюы кабель науасын тартуды жеңілдетеді, орнату жұмыс уақытын азайтады және шетелге жеткізу үшін контейнерлік жүк тасымалдау шығындарын азайтады.

Ғаламдық қуат жобаларындағы негізгі қолдану сценарийлері

Күш, қорғаныс және қолжетімділік тепе-теңдігінің арқасында Taitong Cable брондалған алюминий сериялары ірі халықаралық жобалар тендерлеріне кеңінен қолданылады:

Күн және жел электр станциялары:Төмен вольтты шығысты инверторлық станциялардан күшейткіш трансформатор қондырғыларына кең сыртқы аумақтарда тасымалдау.

Өнеркәсіптік кешендер мен химия зауыттары:Ауыр машина жүктемелеріне ұшыраған сыртқы кабельдік траншеялар мен жер асты каналдары бойымен қайталама қуатты бағыттау.

Коммерциялық және тұрғын үй қосалқылары:Қала маңындағы құрылыстарды кеңейтуде негізгі трансформаторлық қосалқы станцияларды жеке ғимараттың тарату тақталарына қосу.

Зауытта тікелей теңшеу және бастапқы қауіпсіздік

Халықаралық инфрақұрылымды сатып алу оқшаулау бос жерлеріне немесе құрыш саңылауларына нөлдік төзімділікке мүмкіндік береді. Әрбір өндірістік партия беделді халықаралық стандарттарға, соның ішінде IEC 60502-1 және BS 5467 стандарттарына сәйкес болуы керек.

СағатТайтонг кабелі, біз сіздің жобаңызды 100% зауытта тікелей теңшелген өндіріс үлгісі арқылы қолдаймыз. Біз алдын ала дайындалған, ескірген қоймаларды тазартпаймыз. Оның орнына, біз брондалған алюминий қуат кабельдерінің әрбір партиясын жобаңыздың нақты мөлшерлерімен (BOQ) тікелей туралау үшін тапсырыс бойынша шығарамыз — өткізгіштердің көлденең қималарын калибрлеу (16мм2-ден 500мм2-ге дейін), көп-ядролық комбинациялар (3-ядро, 4-ядро, 3+1, 4+2 және қалыңдығына, арнайы қосылыстарға, 3+ сәйкестікке, жергілікті ұлттық желіге қойылатын талаптар.

Бүгін біздің электр таратушы инженерлік бөлімшемізге хабарласыңызрұқсат етілген типті сынау сертификаттарын, реттелетін өлшемдік сызбаларды талап ету немесе алдағы желілік тендерге арналған экспресс, зауыттық тікелей шығындарды алу үшін!
