Неліктен 1кВ LV қуат кабельдері желілер үшін маңызды?

Түйіндеме: Екінші қуат тарату желілерінде, коммерциялық кешендерде және локализацияланған өнеркәсіптік аймақтарда төмен вольтты желілер соңғы тұтынушыларға соңғы, ең маңызды сілтемені құрайды.Төмен вольтты электр тарату кабельдері 1 кВ және одан төмен осы желілер үшін негізгі өткізгіш ретінде қызмет етеді. Бұл мақалада жоба менеджерлеріне электр желісінің тиімділігін арттыруға көмектесетін стандартты 0,6/1кВ брондалған алюминий кабельдерінің ішкі көп ядролы механикасы, материалдық артықшылықтары мен қауіпсіздік архитектурасы қарастырылған.

Мазмұны

Кіріспе

0,6/1кВ 5 ядролы қуат кабельдерінің құрылымдық инженериясы

Төмен вольтты таратудағы алюминийдің стратегиялық құны

Қазіргі заманғы энергетикалық тендерлердегі 5-ядролық жүйелердің қажеттілігі

Зауыттан тікелей сәйкестік және жобаның көзі

Кіріспе

Орташа кернеулі қосалқы станциялардан жергілікті тұтынушы желілерге көшу керемет тұрақты екінші тарату кабельдерін қажет етеді. 1кВ және одан төмен кернеуде жұмыс істейтін бұл тізбектер өзгермелі жүктеме профильдерін, бір фазалы теңгерімсіздіктерді және жердің сыртқы физикалық бұзылыстарын үздіксіз басқаруы керек. Бұл талаптарды муниципалды құрылыс бюджеттерін арттырмай шешу үшін электр кеңесшілері брондалған алюминий кабельдеріне көп сенім артады.

Ұзақ мерзімді тұрақтылық үшін дәл әзірленген,Тайтонг кабелі жоғары сапалы 0,6/1кВ төмен вольтты электр тарату кабельдерін шығарады. Мамандандырылған тығыздау және көп ядролы бұрау технологияларын пайдалана отырып, біздің желілеріміз ғаламдық техникалық әзірлемелер үшін механикалық төзімділік пен электрлік сенімділіктің тамаша үйлесімін ұсынады.

0,6/1кВ 5 ядролы қуат кабельдерінің құрылымдық инженериясы

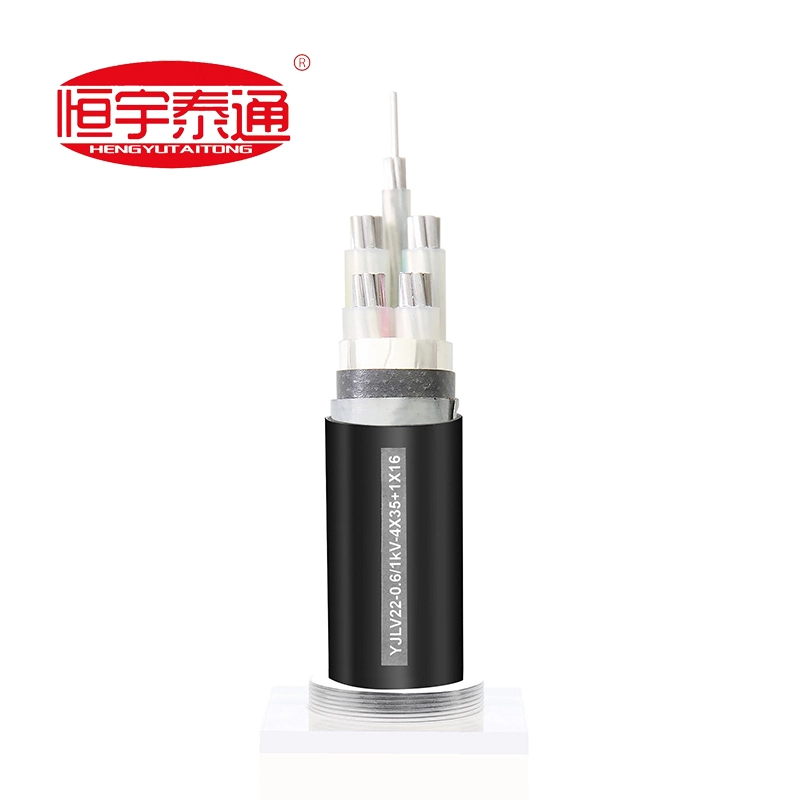

YJLV22-0,6/1кВ сияқты стандартты конфигурацияларға қарап, кабель қимасы тікелей көмуге немесе арнаны орнатуға арналған жетілдірілген көп қабатты қорғаныс жүйесін көрсетеді:

Тығыздалған алюминий өткізгіштер:Өзек ішіндегі ауа саңылауларын жоя отырып, электрлік көлденең қималарды барынша ұлғайту үшін жоғары таза алюминийден пішінделген және бұрандалы.

Айқаспалы полиэтилен (XLPE) оқшаулау:Жоғары диэлектрлік оқшаулауды қамтамасыз етеді және негізгі өткізгіштердің 90 ° C-қа дейінгі үздіксіз температурада қауіпсіз жұмыс істеуіне мүмкіндік береді.

Ішкі төсек-орын және толтырғыштар:Гигроскопиялық емес полипропилен материалдары көп ядролы құрылымды тамаша дөңгелек және құрылымдық теңгерімді сақтайды.

Қос болаттан жасалған бронь (DSTA):Сыртқы күртенің астына мықтап оралған қабаттасатын металл ленталар жер асты ұсақтау жүктемелеріне және қазба күрек соққыларына қарсы ауыр төзімділікті қамтамасыз етеді.

Ауыр ПВХ сыртқы күрте:Топырақ қышқылдарына, ылғал инфильтрациясына және абразивті тозуға қарсы тұратын жетілдірілген қоршаған ортаны бақылау қабатын қамтамасыз етеді.

Төмен вольтты таратудағы алюминийдің стратегиялық құны

Кең аймақтық қайталама желілер үшін мыс өзектерін пайдалану сатып алу бюджеттерінің күрт өсуіне әкелуі мүмкін. Қазіргі заманғы төмен вольтты жүйелер екі шешуші себеп бойынша тығыздалған алюминий өткізгіштерді таңдайды:

1. Бюджетті айтарлықтай үнемдеу:Алюминий ядросын сатып алу өте құбылмалы мыс баламаларымен салыстырғанда материалдық шығындарды 40%-ға дейін қысқартады, бұл мердігерлерге қатаң қаржылық шектеулер аясында желілік іздерді кеңейтуге мүмкіндік береді.

2. Сайтта оңайлатылған өңдеу:Алюминий өзектерінің жеңіл табиғаты бұл көп ядролы кабельдерді орама жерасты құбырлары арқылы сүйреп апаруды немесе терең траншеяларға төсеуді жеңілдетеді, бұл экипаждың шаршауын және орнату уақытын азайтады.

Қазіргі заманғы энергетикалық тендерлердегі 5-ядролық жүйелердің қажеттілігі

Халықаралық құрылыс ережелері мен электр желілерінің техникалық сипаттамалары жиі талап етеді5 ядролы кабель архитектурасы(мысалы, 3 фаза + 1 бейтарап ядро ​​+ 1 арнайы жерге қосу өзегі) ескі 4 ядролы конструкцияларға қарағанда:

Жоғары гармоникалық өңдеу:Заманауи коммерциялық аймақтар бейтарап сызық арқылы жоғары гармоникалық токтарды кері итеретін сызықты емес жүктемелерге толы. Біздің арнайы бейтарап өзек конфигурациялары термиялық шамадан тыс жүктемелерді болдырмайды.

Мінсіз жерлендіру:Біріктірілген, бөлек жерге қосу өзегі (PE) жерге тікелей, төмен кедергісі бар жолды қамтамасыз етеді. Бұл автоматты ажыратқыштардың ақаулық кезінде бірден өшіп қалуын қамтамасыз етіп, төменгі ағындағы жабдықты және қызметкерлерді қауіпті жанасу кернеуінен қорғайды.

Зауыттан тікелей сәйкестік және жобаның көзі

Қосымша электр желісін кеңейту жобалары орнату қателері немесе өндіріс ақаулары үшін нөлдік маржа қалдырады. Төмен вольтты инфрақұрылымдар нақты техникалық сәйкестендіруді талап етедіIEC 60502-1халықаралық стандартты хаттамалар.

СағатТайтонг кабелі, біз қатаң 100% зауытқа тікелей теңшелген өндіріс үлгісін қолданамыз. Біз ескірген, жалпы қойма қорын тазаламаймыз. Оның орнына, төмен вольтты тарату кабельдерінің әрбір партиясы нақты жобалық мөлшерлемелерге (BOQ) сәйкес келу үшін арнайы экструдталған, бұл көлденең қиманың көрсетілген қадамдарын (мысалы, 4✖35 + 1✖16мм2), арнайы күртелерді бақылау түстерін және жергілікті электр ережелеріне дәл сәйкестікті қамтамасыз етеді.

Төмен вольтты инженерлік бөлімшемізге бүгін хабарласыңызрұқсат етілген типті сынау каталогтарын, көлденең қималық дизайн сызбаларын қамтамасыз ету немесе алдағы жоба тендеріңіз үшін экспресс, келісімшартқа дайын зауыттық баға матрицасын алу үшін!
