Неліктен икемді минералды оқшауланған кабельдер торларды бекітеді?

Түйіндеме:Тығыздығы жоғары зәулім ғимараттар, жерасты транзиттік желілері және ауыр мұнай-химия аймақтары үшін өртке қарсы сымдардың соңғы деңгейін көрсету қоғамдық қауіпсіздікті қорғау үшін өте маңызды.Минералды оқшауланған икемді отқа төзімді кабельдерэлектрлік өрттен аман қалудың абсолютті шыңын білдіреді. Бұл мақалада өнеркәсіптік деңгейдегі 0,6/1кВ NG-A қуат кабелі сериясының жетілдірілген құрылымдық анатомиясы, экстремалды өрт-су соққысынан қорғаныс механизмдері және бағыттау артықшылықтары қарастырылған.

Мазмұны

Кіріспе

0,6/1кВ NG-A икемді минералды оқшауланған кабельдердің құрылымдық схемасы

Оттан аман қалу: жалынды, суды және соққыны жеңу

Неліктен икемділік сайтта орнату үшін ойынды өзгертеді?

Тікелей зауыттық теңшеу және көзге сәйкестік

Кіріспе

Үлкен өрт шығуы коммерциялық кешен немесе өнеркәсіптік мұнай өңдеу зауытын бұзған кезде стандартты пластиктен оқшауланған кабельдер бірнеше минут ішінде істен шығып, құрылымдық құтқару желілерінің қуатын өшіреді. Тіпті стандартты отқа төзімді немесе негізгі отқа төзімді сымдарда қатаң термиялық шектер бар. Негізгі өрт лифттері, резервтік желдету жүйелері және авариялық басқару пульттері сияқты маңызды тізбектер үшін заманауи инженерлік техникалық сипаттамалар жанып кетпейтін арнайы кабельдерді қажет етеді.

Осы ымырасыз жаһандық инфрақұрылымдық қауіпсіздік параметрлерін қанағаттандыру үшін Taitong Cable Co., Ltd. жоғары өнімділігі жоғары икемді минералды оқшауланған отқа төзімді кабельдерді шығарады. Жану қаупін толығымен жоятын бейорганикалық материалдардан жасалған, біздің өнім желілері бүкіл әлем бойынша жоғары профильді инженерлік жобаларға операциялық қауіпсіздіктің соңғы шегін береді.

0,6/1кВ NG-A икемді минералды оқшауланған кабельдердің құрылымдық схемасы

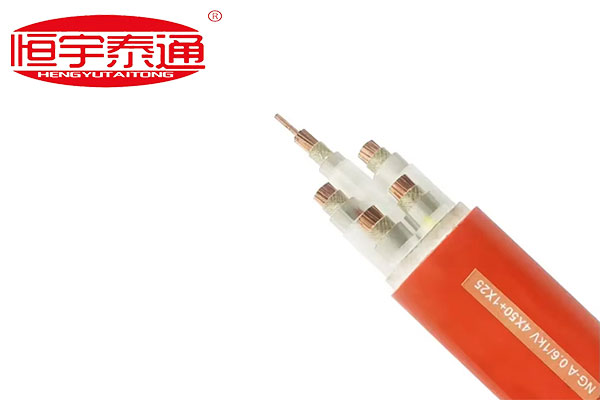

Стандартты синтетикалық полимер тарату сымдарынан айырмашылығы, NG-A 0,6/1КВ 4 X 50 + 1 X25 мм» архитектурасы тұрақты қалқан жасау үшін бейорганикалық минералды қосылыстарды пайдаланады.

қатты ыстыққа қарсы:

Жоғары таза мыс өткізгіштер:Күнделікті толық жүктеме кезінде қуатты беруді және төмен қарсылықты қамтамасыз ету үшін сымды электр мыс сымдарынан жасалған.

Бейорганикалық минералды оқшаулағыш бөгет:Өте тұрақты минералдар (мысалы, магний оксиді немесе арнайы синтетикалық минералды таспалар) арқылы оралған және тығыздалған. Бұл қабатта мүлдем нөлдік органикалық материалдар бар, яғни ол тұтанбайды, өртенбейді немесе жануды ұстай алмайды.

Ішкі толтырғыш және қорғаныс төсек-орындары:Механикалық кернеу кезінде құрылымдық ядроның дөңгелектенуін сақтайтын отқа төзімді, улы емес минералды қосылыстардан жасалған.

Алюминий/металл қорғаныс қабығы:Мінсіз гидрооқшаулағыш пен берік электромагниттік экрандауды (EMI) қамтамасыз ететін сыртқы жабынның астындағы жіксіз металл оқшаулау қабаты.

Ауыр жүкті қорғайтын сыртқы күрте:Ашық қызғылт сары/қызыл жалынға төзімді, түтін шығармайтын күрте, ол тамаша бақылауға төзімділікті және ортақ кабельдік науалардағы нақты қауіпсіздік идентификациясын қамтамасыз етеді.

Оттан аман қалу: жалынды, суды және соққыны жеңу

Стандартты өртке төзімді электр желілері әдетте құрғақ жалын әсеріне қарсы сыналады. Дегенмен, нақты әлемдегі құрылымдық өрттер бір уақытта әрекет ететін үш түрлі жойғыш күштерді қамтиды: қарқынды жылу, апаттық спринклер жүйелерінен қатты су шашу және қирау немесе құлап жатқан арқалықтардың физикалық әсерлері.

NG-A икемді минералды оқшауланған сериясы BS 6387 CWZ хаттамасы сияқты қатаң халықаралық критерийлерге сәйкес осы қосылыс қауіптерінен аман қалу үшін арнайы әзірленген:

1. Жалынға төзімділік (C):950°C температурада 180 минутқа дейін қарқынды жануға тікелей әсер еткенде үздіксіз электр тізбегінің тұтастығын сақтайды.

2. Су бүркуге төзімділігі (Вт):650°C тікелей жалынға 15 минут, одан кейін 15 минуттық қатты өрт сөндіру шлангісіне су шашу кезінде қысқа тұйықталуға сәтті қарсы тұрады.

3.Механикалық соққыға төзімділік (Z):950°C жалын сынау жағдайында механикалық соғу жолағымен қайта-қайта соғу кезінде тұрақты қуат ағынын сақтайды.

Неліктен икемділік сайтта орнату үшін ойынды өзгертеді?

Тарихи тұрғыдан минералды оқшауланған желілерді пайдалану ескі, қатты ауыр мыс қапталған өзектермен (BTTZ) жұмыс істеуді білдіреді. Бұл дәстүрлі жүйелер күрделі, қымбат иілу құралдарын қажет етті, қысқа өндіріс ұзақтығынан зардап шекті және күрделі қосылыстарға байланысты жоғары еңбек шығындарына әкелді.

Taitong Cable компаниясының заманауи NG-A икемді минералды дизайны орнатудың осы қиындықтарын шешеді:

Тығыз радиустық иілу:Тартылған өткізгіштер мен икемді минералды қорғағыш таспа желіні құрылымдық бетон тіректердің айналасында және тығыз коммутатор шкафтарының ішінде тегіс бүгуге мүмкіндік береді.

Үздіксіз ұзақ жүгірулер:Барабанның ұзартылған үздіксіз ұзындықтарында шығарылады, бұл электрлік осалдық нүктелерін азайтып, аралық аралық кабель қосылыстарының қажеттілігін толығымен жояды.

Тікелей зауыттық теңшеу және көзге сәйкестік

Элиталық деңгейдегі коммерциялық инфрақұрылым жобалары тексерілмеген материалдар немесе құрылымдық әлсіздіктер үшін мүлдем нөлдік маржаға мүмкіндік береді. Пайдалы қазбаларды тарату жүйелерінің әрбір партиясы сіздің нақты электротехникалық мөлшерлер тізімімен (BOQ) тамаша сәйкес келуі керек.

СағатTaitong Cable Co., Ltd., біз 100% зауытқа тікелей бейімделген өндіріс үлгісінің пайдасына қатаң, жаппай өндірілген инвентарлық тазарту жүйелерін қабылдамаймыз. Біз икемді минералды оқшауланған кабельдердің әрбір партиясын сіздің нақты конфигурация талаптарыңызға сәйкестендіру үшін жобалаймыз және жасаймыз - жобаның нақты электрлік параметрлерімен сәйкестендіру үшін нақты өзек сандарын, көлденең қиманың дәл орналасуын және реттелетін құрылымдық ұзындықтарды реттейміз.

Қауіпсіздігі жоғары энергетиктер тобына бүгін хабарласыңызРұқсат етілген сынақ есептеріне, егжей-тегжейлі құрылымдық сызбаларға қол жеткізу немесе алдағы желілік инфрақұрылым тендеріне арналған экспресс, зауыттық шығындарды алу үшін!
