Азаматтық орнату сымдары заманауи ғимараттарда электр қауіпсіздігі мен сенімділігін қалай жақсарта алады?

ТайтонгжабдықтауАзаматтық орнату сымдарытұрғын үй, коммерциялық және қоғамдық ғимараттардың электр жүйелеріне арналған, әртүрлі орнату талаптары бойынша жобаланған сым шешімдерін ұсынады. Өткізгіштерді, оқшаулағыш материалдарды және кабельдік құрылымдарды дұрыс таңдау электрлік мердігерлер мен жобаны сатып алушыларға қауіпсіз орнатуды, ұзақ мерзімді өнімділікті және қолданыстағы электр стандарттарын сақтауды қолдай отырып, сенімді электр тарату жүйелерін құруға көмектеседі.

Азаматтық монтаждық сымдар электр қуатын жарықтандыру тізбектеріне, розеткаларға, құрылғыларға және тарату жабдығына жеткізетін электр жүйелерін құрудың маңызды құрамдас бөлігі болып табылады. Олардың жарамдылығы өткізгіш материалына, көлденең қимасының ауданына, оқшаулау өнімділігіне, номиналды кернеуге, орнату әдісіне және жұмыс ортасына байланысты. Жалпы опцияларға бекітілген орнатуға арналған құрылыс сымдары, икемді электр сымдары және арнайы қосылымдарға арналған экрандалған икемді кабельдер кіреді. Бұл нұсқаулық осы сым түрлерінің арасындағы айырмашылықтарды, олардың қолданбаларын, таңдаудың негізгі критерийлерін, орнату мәселелерін және сапаны тексеруді түсіндіреді. Сондай-ақ ол тұрғын үй құрылысы, коммерциялық ғимараттар және басқа да құрылыс жобалары үшін қолайлы сым шешімдерін анықтау үшін сатып алушылардың Taitong сияқты кабель жеткізушісін қалай бағалай алатынын сипаттайды.

Мазмұны

1. Азаматтық орнату сымдары дегеніміз не?
2. Азаматтық орнату сымдарының негізгі түрлері қандай?
3. Азаматтық орнату сымдары қайда қолданылады?
4. Сапалы құрылыс сымдарын не маңызды етеді?
5. Әртүрлі сым түрлері қалай салыстырылады?
6. Дұрыс сым техникалық сипаттамаларын қалай таңдауға болады?
7. Қандай орнату және қауіпсіздік тәжірибелері маңызды?
8. Сатып алушылар сымның сапасын қалай бағалай алады?
9. Жиі қойылатын сұрақтар
10. Қорытынды

1. Азаматтық орнату сымдары дегеніміз не?

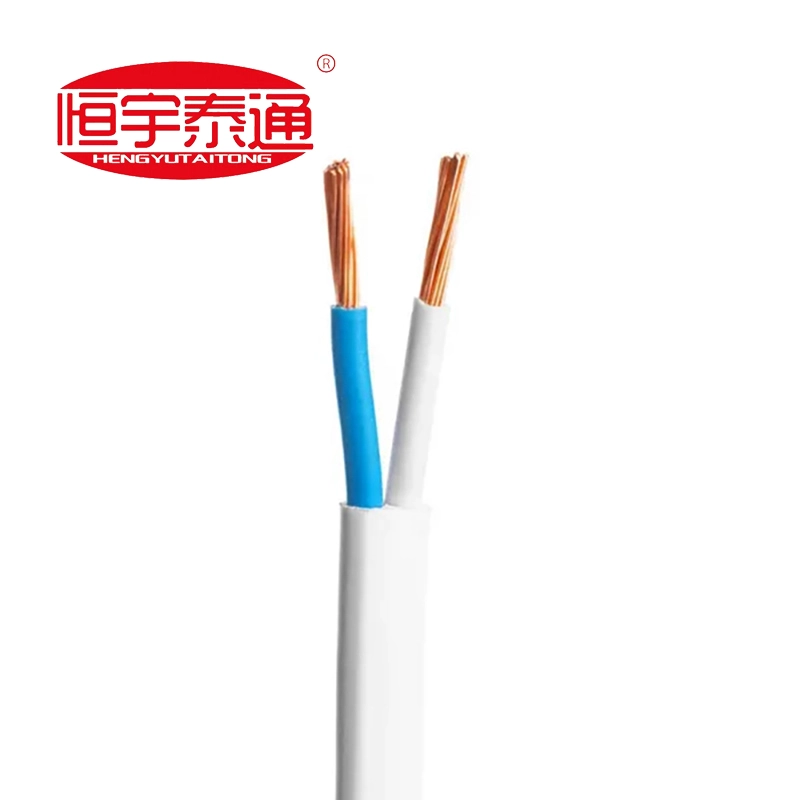

Азаматтық монтаждық сымдар - бұл тұрғын үйлерде, коммерциялық объектілерде, қоғамдық нысандарда және олармен байланысты құрылыс жобаларында сымдар мен электр қосылымдарына арналған электр өткізгіштері. Олардың дизайнына байланысты олар тұрақты құрылыс схемаларын қолдай алады немесе электр жабдықтары мен қуат көздері арасындағы икемді қосылымдарды қамтамасыз ете алады.

Әдеттегі оқшауланған сым оқшаулағыш қабатпен қоршалған өткізгіш өзектен тұрады. Кейбір кабель конструкцияларында арнайы механикалық, қоршаған орта немесе электрлік талаптарға сай келетін сыртқы қабық, экран немесе қосымша қорғаныс қабаттары бар.

Мыс әдетте электр өткізгіштігі мен құрылыс сымдарында қолданылуына байланысты қолданылады. Поливинилхлорид (ПВХ) және кросс-полиэтилен (XLPE) сияқты оқшаулағыш материалдар мақсатты қолдану мен талап етілетін өнімділікке сәйкес таңдалады. Түтін мен коррозиялық газ шығарындыларын азайту маңызды жобалық мақсаттар болып табылатын жерлерде түтін аз, галогенсіз материалдар да қарастырылуы мүмкін.

Тайтонг компаниясының азаматтық сымдар өнімдерінің ассортименті тұрмыстық электр қондырғыларының сым кабельдерін және икемді кабель опцияларын қамтиды. Дұрыс таңдау жобаның тұрақты бекітілген сымдарды, икемді жабдық қосылымдарын немесе электромагниттік кедергіден қорғауды қажет ететініне байланысты.

Өнімге қатысты ақпарат алу үшін сатып алушылар Taitong компаниясының Азаматтық орнату сымдары бетін қарай алады.

2. Азаматтық құрылыс сымдарының негізгі түрлері қандай?

Әр түрлі құрылыс қолданбалары әртүрлі өткізгіш құрылымдар мен оқшаулау қасиеттерін қажет етеді. Негізгі санаттарды түсіну мердігерлерге сымды тек сыртқы түріне немесе бағасына байланысты таңдаудан аулақ болуға көмектеседі.

Тұрақты орнатуға арналған құрылыс сымдары

Тұрақты орнату сымдары ғимараттардағы тұрақты электр тізбектеріне арналған. Конструкцияға байланысты олар тұтас өткізгіштерді немесе тізбекті өткізгіштерді пайдалана алады және әдетте рұқсат етілген құбырларға, магистральдарға немесе басқа рұқсат етілген сым жүйелеріне орнатылады.

Бұл сымдар жарықтандыру схемаларына, розетка схемаларына және тарату тақталарына қосылымдарға қызмет ете алады. Олардың өткізгіш өлшемі, оқшаулау түрі, кернеудің көрсеткіші және орнату шарттары электрлік дизайнға және қолданыстағы ережелерге сәйкес келуі керек.

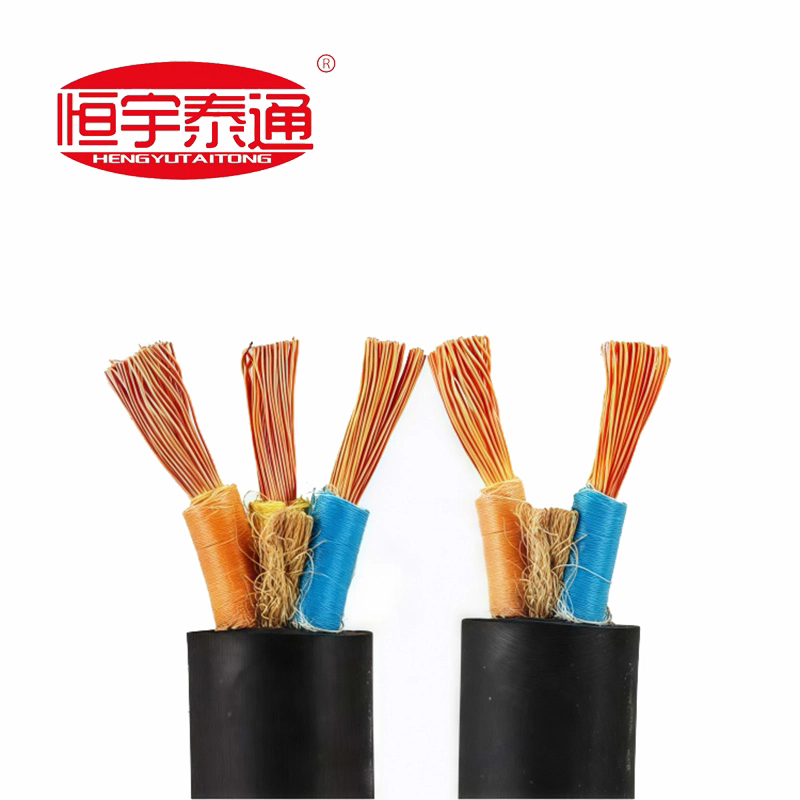

Иілгіш электр сымдары мен кабельдері

Иілгіш сымдар әдетте иілуді және бағыттауды жеңілдету үшін бірнеше жұқа өткізгіштерді пайдаланады. Олар жабдық қосылымдары, құрылғы сымдары және икемділік қажет басқа қолданбалар үшін пайдалы.

Дегенмен, тек икемділік кабельді әрбір орнатуға жарамды ете алмайды. Кабель белгіленген қозғалысқа, токқа, температураға және орнату ортасына сай болуы керек.

Экрандалған икемді кабельдер

Экрандалған икемді кабельдер электромагниттік кедергілерді азайтуға көмектесу үшін көбінесе фольгадан немесе өрілген металдан жасалған өткізгіш экрандау қабатын қамтиды. Олар таңдалған басқару схемаларында, бақылау жүйелерінде, аудио және бейне жабдықтарында және сезімтал сигналдарды қамтитын басқа қолданбаларда пайдалы болуы мүмкін.

Қорғау кабельді дұрыс таңдауды, жерге қосуды немесе орнату тәжірибесін алмастырмайды. Тиісті экрандау құрылғысы электр жүйесіне және өндірушінің нұсқауларына байланысты.

Арнайы өнімді құрылыс сымдары

Кейбір жобалар қосымша сипаттамаларды талап етеді, соның ішінде жалынға төзімділік, отқа төзімділік, төмен түтін шығару немесе жоғарырақ ыстыққа төзімділік. Бұл қасиеттер әртүрлі мақсаттарға қызмет етеді және оларды бір-бірімен алмастыруға болмайды.

• Жалынға төзімді сымдар:Белгіленген сынақ жағдайларында жалынның таралуын шектеуге арналған.
• Отқа төзімді кабельдер:Өнім осы мақсат үшін сертификатталған кезде белгілі бір өртке қарсы сынақ жағдайында белгілі бір кезең ішінде тізбектің тұтастығын сақтауға арналған.
• Түтіні аз, галогенсіз сымдар:Белгіленген сынақ жағдайларында түтіннің түзілуін және құрамында галоген бар газ шығарындыларын азайтуға арналған.
• Ыстыққа төзімді сымдар:Белгіленген жұмыс температурасы мүмкіндігін қажет ететін қолданбаларға арналған.

Арнайы өнімділік сымын көрсетпес бұрын әрқашан өнімнің нақты классификациясын және қолдаушы сынақ құжаттамасын тексеріңіз.

3. Азаматтық монтаж сымдары қайда қолданылады?

Азаматтық монтаждық сымдар қазіргі заманғы ғимараттарда әртүрлі электрлік функцияларды қолдайды. Таңдалған кабель жүктемеге, орнату әдісіне, қоршаған орта жағдайларына және жергілікті электр талаптарына сәйкес болуы керек.

• Тұрғын үй ғимараттары:Жарықтандыру, жалпы мақсаттағы розеткалар, ас үй жабдықтары және тұрмыстық техниканың схемалары.
• Коммерциялық ғимараттар:Кеңсе жарығы, электр розеткалары, сауда орындары және электр тарату қосылымдары.
• Қоғамдық нысандар:Мектептерге, денсаулық сақтау ғимараттарына, қоғамдық нысандарға және басқа да қоғамдық инфрақұрылымға арналған электр сымдары жобаның қолданыстағы ерекшеліктеріне сәйкес.
• Тарату тақталары:Қорғаныс құрылғылары, тізбек өткізгіштері және тағайындалған электрлік компоненттер арасындағы қосылымдар.
• Жабдықтардың қосылымдары:Үйлесімді құрылғыларға, басқару жабдығына және электр жинақтарына арналған икемді сымдар.
• Сигнал және бақылау жүйелері:Экрандалған кабельдер электромагниттік кедергілерді басқаруға көмектесетін таңдалған қолданбалар.

Мысалы, тұрғын үй-пәтер жобасы жасырын жарықтандыру және розетка схемалары үшін бекітілген мыс сымдарды пайдалана алады, ал икемді кабельдер оларды қабылдау үшін арнайы жасалған жабдықты қосу үшін сақталған. Егер жақын жерде сезімтал бақылау жабдығы орнатылған болса, тиісті сигнал тізбегі үшін экрандалған кабель қарастырылуы мүмкін.

Бұл тәсіл әрбір кабель түріне бір жалпы мақсаттағы сымды бүкіл ғимаратқа қолданудың орнына нақты анықталған рөлді орындауға мүмкіндік береді.

4. Сапалы құрылыс сымдарын не маңызды етеді?

Сымның сапасы электрлік тиімділікке, орнату сенімділігіне және аяқталған жүйенің жобалық шектерде жұмыс істеу қабілетіне әсер етеді.

Сенімді электрөткізгіштік

Басқарылатын электр кедергісі бар сәйкес өткізгіш қажетсіз қуат жоғалтуын және резистивті қыздыруды азайтуға көмектеседі. Өткізгіш материалы, көлденең қимасының ауданы, ұзындығы және жұмыс тогы тізбектің өнімділігіне әсер етеді.

Сәйкес оқшаулау өнімділігі

Оқшаулау қуатталған өткізгіштерді бір-бірінен және қол жетімді өткізгіш беттерден бөледі. Оның кернеу көрсеткіші, температура мүмкіндігі, механикалық күйі және орнату ортасымен үйлесімділігі маңызды таңдау факторлары болып табылады.

Тұрақты орнату сапасы

Сәйкес өлшемдері мен конструкциясы бар сымдар бағыттауды, аяқтауды және тексеруді болжамды етеді. Дегенмен, орнату сапасы дұрыс құралдарға, дұрыс қосылымдарға, тиісті қолдауға және сым дизайнына сәйкестігіне де байланысты.

Қолданбаға арналған арнайы қорғау

Кейбір қондырғылар жақсартылған жалын өнімділігін, төмен түтін шығаруды, жоғары температураға төзімділікті немесе электромагниттік экрандауды қажет етеді. Сәйкес спецификацияны таңдау ғимаратқа және оның электр жүйелеріне байланысты нақты тәуекелдерді шешуге көмектеседі.

Сондықтан сапаны тек маркетингтік сипаттамаларға немесе оқшаулаудың көрнекі көрінісіне сүйенбей, тексерілетін техникалық сипаттамалар мен сынақ нәтижелері арқылы бағалау керек.

5. Әртүрлі сым түрлері қалай салыстырылады?

Келесі кестеде жалпы сым санаттары мен олардың типтік рөлдері жинақталған. Нақты жарамдылық өнімнің мәлімделген рейтингтеріне, құрылысына және жоба талаптарына байланысты.

Бұл санаттар бір-біріне сәйкес келуі мүмкін. Мысалы, икемді кабельдің экрандаушы немесе арнайы өртке қарсы қасиеттері де болуы мүмкін. Сатып алушылар бір санат автоматты түрде барлық қажетті мүмкіндікті қамтамасыз етеді деп болжаудың орнына өнімнің толық сипаттамаларын салыстыруы керек.

6. Дұрыс сым техникалық сипаттамаларын қалай таңдайсыз?

Азаматтық орнату сымдарын дұрыс таңдау кернеуді немесе өткізгіш материалды анықтаудан көп нәрсені талап етеді. Электр конструкторлары мен сатып алу топтары барлық орнатуды және кабельдің жұмыс істеу шарттарын бағалауы керек.

Электр жүктемесін анықтаңыз

Күтілетін токты есептеңіз және қосылған жабдықты анықтаңыз. Өткізгіштің қажетті көлденең қимасының ауданы жобалық токты, орнату әдісін, қоршаған ортаның температурасын, басқа жүктелген кабельдермен топтастыруды, рұқсат етілген кернеудің төмендеуін және қолданыстағы ережелерді есепке алуы керек.

Әр тізбек үшін таныс сым өлшемі ешқашан автоматты түрде таңдалмауы керек. Бірдей номиналды ток өткізетін екі тізбек үшін әртүрлі өткізгіш өлшемдері қажет болуы мүмкін, себебі оларды орнату шарттары әртүрлі.

Номиналды кернеу мен температураны растаңыз

Сымның кернеуі электр жүйесіне сәйкес келетінін тексеріңіз. Өткізгіштің рұқсат етілген жұмыс температурасын және орнатуға немесе тоқтатуға байланысты кез келген шектеулерді тексеріңіз.

Өткізгіш құрылымын таңдаңыз

Қатты өткізгіштер белгілі бір бекітілген қондырғылар үшін қолайлы болуы мүмкін, ал конструкция оңай бағыттауды немесе икемділікті талап ететін жерлерде сымды немесе жұқа тізбекті өткізгіштер қолайлы болуы мүмкін. Терминалдар өткізгіштер класына сәйкес болуы керек, ал тізбекті өткізгіштер бекітілген әдіспен аяқталуы керек.

Оқшаулауды қоршаған ортаға сәйкестендіріңіз

Ылғалдылықты, температураны, механикалық тозуды, химиялық әсерді және өртке қарсы талаптарды ескеріңіз. Құрғақ ішкі контурға жарамды сым сыртқы, ылғалды немесе жоғары температурада қолдануға жарамсыз болуы мүмкін.

Жергілікті стандарттарды тексеріңіз

Құрылыс сымдарына қойылатын талаптар ел мен жобаға байланысты өзгереді. Өнімді мақұлдамас бұрын қолданыстағы ұлттық немесе аймақтық стандарттарды, өткізгіштерді сәйкестендіру ережелерін, сертификаттау талаптарын және орнату кодтарын растаңыз.

7. Қандай орнату және қауіпсіздік тәжірибелері маңызды?

Тіпті дұрыс көрсетілген сым дұрыс орнатылмаған жағдайда қауіпті болуы мүмкін. Электрлік жұмыстарды қолданыстағы ережелерге және өндірушінің нұсқауларына сәйкес білікті мамандар орындауы керек.

Маңызды орнату тәжірибесі мыналарды қамтиды:

• Орнатпас бұрын кабельді тексеріңіз:Зақымдалған оқшаулауды, ұсақталған бөліктерді, ашық өткізгіштерді немесе басқа көрінетін ақауларды тексеріңіз.
• Сәйкес сым әдісін қолданыңыз:Сымдарды жобаға және жергілікті кодқа сәйкес бекітілген құбырларға, қоршауларға немесе басқа рұқсат етілген жүйелерге орнатыңыз.
• Шамадан тыс иілу және тарту күшін болдырмаңыз:Белгіленген ең аз иілу радиусын және орнату кернеуінің шектерін орындаңыз.
• Тізбектерді тиісті түрде бөліңіз:Қуат сымдары мен сезімтал сигнал тізбектері арасындағы қажетті аралықты сақтаңыз.
• Қауіпсіз тоқтатуларды жасаңыз:Үйлесімді терминалдарды және белгіленген қатайту немесе қысу процедурасын пайдаланыңыз.
• Тиісті тізбек қорғанысын қолданыңыз:Қорғаныс құрылғыларының өткізгіш сыйымдылығымен және электр жүйесінің сипаттамаларымен үйлесетініне көз жеткізіңіз.
• Аяқталған орнатуды тексеріңіз:Тізбекті қуаттандыру алдында қажетті үздіксіздікті, оқшаулау кедергісін, полярлықты және басқа да қолданылатын электрлік сынақтарды орындаңыз.

Ешқашан икемді кабель бекітілген сымды алмастыра алады деп ойламаңыз, себебі оның өткізгіш өлшемі ұқсас. Кабель белгіленген орнату әдісіне және жұмыс жағдайларына сәйкес бекітілуі керек.

8. Сатып алушылар сымның сапасын қалай бағалай алады?

Мердігерлер, дистрибьюторлар және жобалық сатып алу топтары үшін жеткізушіні бағалау техникалық тексеруді, сапа құжаттамасын және жеткізу мүмкіндігін біріктіруі керек.

Тапсырысты растамас бұрын келесі тексеру тізімін қарастырыңыз:

1. Өткізгіш материал:Мыс немесе басқа арнайы өткізгіш материал қажет екенін растаңыз.
2. Көлденең қима ауданы және кедергісі:Тиісті өткізгіштің техникалық сипаттамаларын және қолданылатын сынақ нәтижелерін сұраңыз.
3. Оқшаулау қасиеттері:Материал түрін, қалыңдығына қойылатын талаптарды, кернеу рейтингін және температура шегін тексеріңіз.
4. Өнім стандарттары:Кабельдің мақсатты нарық пен жоба үшін белгіленген стандарттарға сәйкес келетінін тексеріңіз.
5. Арнайы өнімділік талаптары:Жалынға төзімділік, отқа төзімділік, төмен түтін өнімділігі немесе қажет болған жағдайда экрандау үшін тиісті сынақ есептерін сұраңыз.
6. Бақылау мүмкіндігі:Өнім идентификациясын, топтама туралы ақпаратты және сәйкес сапа жазбаларының болуын тексеріңіз.
7. Жабдықтау мүмкіндігі:Тапсырыс санын, өндіріс уақытын, орауыш, жөнелту тәртібін және теңшеу опцияларын растаңыз.

Тайтонг Wire and Cable Co., Ltd. құрылыс және өнеркәсіптік қолдану үшін сым және кабель өнімдерінің ауқымын жеткізеді. Сатып алушылар азаматтық сымдар диапазонын қарап шығу және одан әрі техникалық бағалау опцияларын анықтау үшін өнімнің ресми бетін пайдалана алады.

Бірнеше кабель түрлерін қамтитын жобалар үшін толық спецификация кестесін ұсыну баға ұсыныстарын оңтайландыруға және сәйкес келмейтін өнімдер қаупін азайтуға көмектеседі. Сұраудағы өткізгіш өлшемдерін, кернеу көрсеткіштерін, оқшаулау талаптарын, қолданылатын стандарттарды, мөлшерлерді және жеткізу күтулерін қосыңыз.

9. Жиі қойылатын сұрақтар

1-сұрақ: Азаматтық орнату сымдары не үшін қолданылады?

Азаматтық монтаждық сымдар тұрғын, коммерциялық және қоғамдық ғимараттарда электр сымдары мен қосылымдары үшін қолданылады. Құрылысына байланысты олар тұрақты қуатты таратуға, жабдық қосылымдарына немесе таңдалған сигнал және басқару қолданбаларына қолдау көрсете алады.

2-сұрақ: Бекітілген сымдар мен икемді кабельдердің айырмашылығы неде?

Бекітілген орнату сымдары орнатудың тиісті талаптарына сәйкес келетін тұрақты сым жүйелеріне арналған. Икемді кабельдер иілуді жеңілдететін және үйлесімді жабдық қосылымдарына немесе басқа мақұлданған қолданбаларға арналған өткізгіш құрылымдарды пайдаланады. Дұрыс таңдау тек икемділікке емес, кабельдің рейтингі мен орнату әдісіне байланысты.

3-сұрақ: Мыс сымдар тұрғын үйлердің электр қондырғыларына жарамды ма?

Мыс сымдар электр өткізгіштігі мен құрылыс сымдарында қолданылуына байланысты тұрғын үйлердің электр жүйелерінде кеңінен қолданылады. Өткізгіш өлшемі, оқшаулау, номиналды кернеу және орнату әдісі әлі де тізбек жүктемесіне және жергілікті электр ережелеріне сәйкес таңдалуы керек.

4-сұрақ: Жалынға төзімді немесе отқа төзімді сымдарды таңдау керек пе?

Бұл терминдер әртүрлі өнімділік сипаттамаларын сипаттайды. Жалынға төзімді сымдар белгілі шарттарда жалынның таралуын шектеуге арналған, ал отқа төзімді кабельдер белгілі бір өртке қарсы сынақ жағдайында белгілі бір уақыт ішінде тізбектің тұтастығын сақтауға арналған. Жобаның нақты өрт қауіпсіздігі талаптарына сәйкес келетін өнімді таңдап, қолдаушы сынақ құжаттамасын тексеріңіз.

5-сұрақ: Taitong компаниясынан баға ұсынысын сұраған кезде қандай ақпаратты беруім керек?

Қажетті сым түрін, өткізгіш материалды, көлденең қиманың ауданын, номиналды кернеуді, оқшаулау сипаттамасын, қолданылатын стандарттарды, тапсырыс санын, тағайындалған нарықты және жеткізу кестесін қамтамасыз етіңіз. Төмен түтін шығару, жалынға төзімділік немесе экрандау сияқты арнайы қасиеттер қажет болса, ұсынылған өнімді сіздің талаптарыңызға сай бағалау үшін оларды анық көрсетіңіз.

10. Қорытынды

Азаматтық монтаждау сымдары құрылыстың электр жүйелерінің қауіпсіздігі мен сенімділігінде негізгі рөл атқарады. Дұрыс өнімді таңдау өткізгіш өлшемін, оқшаулау қасиеттерін, кернеу мен температура көрсеткіштерін, орнату шарттарын және қолданыстағы стандарттарды мұқият қарастыруды талап етеді. Бекітілген орнату сымдары, икемді кабельдер және экрандалған кабельдердің әрқайсысы әртүрлі мақсаттарға қызмет етеді және жобаның нақты талаптарына сәйкес көрсетілуі керек. Анық техникалық сипаттамалар мен тиісті сапа тексерулері арқылы сатып алушылар сатып алу тәуекелдерін азайтып, сенімді электр қондырғыларына қолдау көрсете алады. Taitong әртүрлі құрылыс және өнеркәсіптік қолданбалар үшін сым және кабель шешімдерін ұсынады. Азаматтық монтаж сымдарының өнім ассортиментін зерттеңіз жәнебізбен хабарласыңыжоба талаптарын талқылау, өнім сипаттамаларын сұрау және сәйкес кабельдік шешім үшін баға ұсынысын алу.
