Неліктен MV мыс қуат кабельдері тордың сенімділігін қамтамасыз етеді?

Түйіндеме: Заманауи ауыр өнеркәсіптер мен қалалық инфрақұрылымдар кеңейген сайын, орташа кернеулі желілер бұрын-соңды болмаған беріліс тұрақтылығын талап етеді.6/10 кВ-тан 26/35 кВ-қа дейінгі орташа кернеулі қуат кабельдеріжоғары жүктемелі электрлік таратудың маңызды артериялары ретінде қызмет етеді. Бұл мақалада күрделі құрылымдық қабаттар, инженерлік артықшылықтар және орташа кернеулі мыс кабельдерінің қатаң сынақ стандарттары талданады, инфрақұрылымдық сатып алу менеджерлеріне ұзақ мерзімді желі қауіпсіздігін қамтамасыз етуге бағытталады.

Мазмұны

1. Кіріспе

2. 6/10 кВ-тан 26/35 кВ-қа дейінгі МВ кабельдерінің құрылымдық қабаттары

3. Неліктен мыс өткізгіштер Excel орта кернеулі жүйелерде

4.Жер асты тәуекелдерін жою: қорғаныс және сауыт

5. Техникалық сәйкестік және зауыттық теңшеу

Кіріспе

6 кВ-тан 35 кВ-қа дейінгі орташа кернеу диапазонында жұмыс істейтін электр желілері стандартты төмен кернеу желілері төтеп бере алмайтын елеулі электр кернеуін тудырады. Осы жоғары потенциалдарда кез келген құрылымдық бұзылулар апатты ішінара разрядтарға әкелуі мүмкін. Коммуналдық қосалқы станциялар мен ауқымды өндіріс аймақтарының үздіксіз үздіксіздігін қамтамасыз ету үшін инженер-консалтингшілер ауыр салмақты мыс-орта кернеулі шешімдерді тұрақты түрде нақтылайды.

Халықаралық мойындалған өндіруші ретінде,Тайтонг кабелі6/10 кВ-тан 26/35 кВ-қа дейінгі қуат кабельдерін жеткізу үшін жаһандық желілік қауіпсіздік шегінен асатын, ауыр өнеркәсіп тендерлері үшін жоғары тиімді тарату нұсқаларын қамтамасыз ету үшін кеңейтілген катенарлық вулканизациялау өндірістік желілерін пайдаланады.

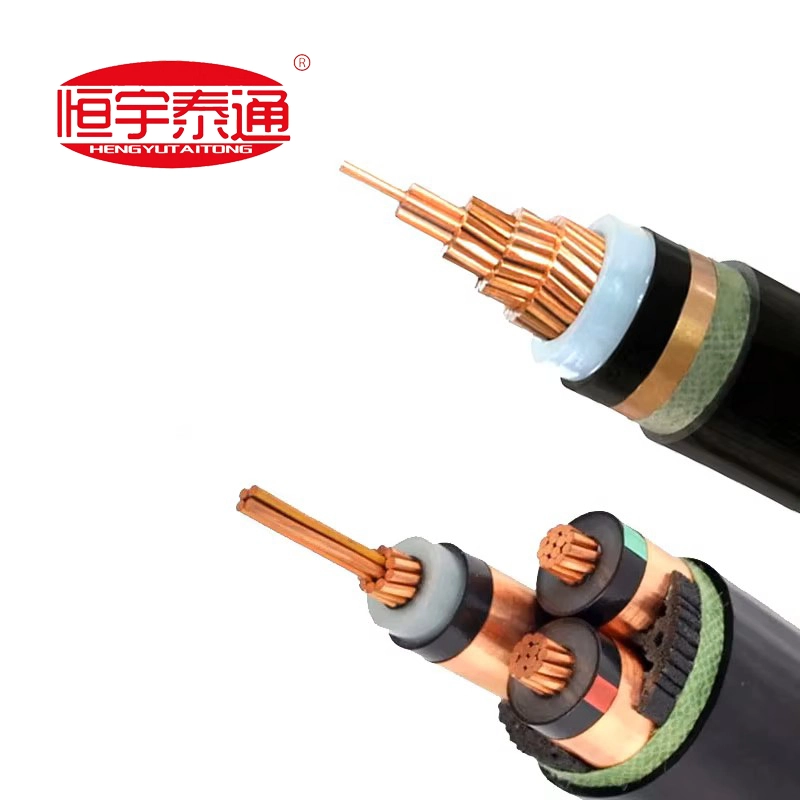

6/10 кВ-тан 26/35 кВ-қа дейінгі ОЖ кабельдердің құрылымдық қабаттары

Төмен вольтты сымдардан айырмашылығы, орташа кернеулі кабельдер қарқынды ішкі электр өрісін біркелкі ету үшін күрделі үш еселенген экструзия қабатын қажет етеді. Құрылымдық инженерия бірнеше дәлдікпен жасалған аймақтарды қамтиды:

Дирижер: Ең жоғары өткізгіштік пен кішірейтілген диаметрді қамтамасыз ететін жоғары таза, дөңгелек нығыздалған бұрымды мыс (2-сынып).

Ішкі жартылай өткізгіш қалқан: Электр кернеуінің концентрациясын жою үшін өткізгіштің үстіне тікелей экструдталған тегіс жартылай өткізгіш қабат.

XLPE оқшаулау: Үздіксіз жұмыс істеу кезінде 90°C-қа дейін жоғары вольтты кернеуді өңдейтін өте таза айқаспалы полиэтилен.

Сыртқы оқшаулау қалқаны: Радиалды электрлік өрістерді біркелкі ететін ажыратылатын немесе байланыстырылған жартылай өткізгіш қабат.

Металлдан қорғайтын қабат: Сыйымдылықты зарядтау токтары мен ақаулық токтарды жерге қауіпсіз тасымалдауға арналған бұрандалы оралған жоғары өткізгіш мыс таспалар немесе мыс сымдар.

Сыртқы қорғаныс қабығы: Қатты, ауа-райына төзімді ПВХ немесе жоғары тығыздықты PE курткасы, металл экранды топырақтың ылғалынан оқшаулауға арналған.

Неліктен мыс өткізгіштер Excel орта вольтты жүйелерде

Төмен бастапқы шығындарға байланысты жергілікті төмен вольтты коммуникация желілерінде алюминий басым болса да, жоғары таза мыс бірнеше негізгі себептерге байланысты 6 кВ-тан 35 кВ-қа дейінгі сыни орташа кернеуді тарату үшін сөзсіз стандарт болып табылады:

1.Жоғарғы ток өткізу қабілеті: Мыс алюминийге қарағанда айтарлықтай төмен электр кедергісін ұсынады, бұл бір ядролы немесе үш ядролы қондырғыларға күшті жер асты каналдары арқылы үлкен қуат блоктарын беруге мүмкіндік береді.

2.Кернеудің минималды төмендеуі: Өнеркәсіптік жұмыстардың ұзағырақ жұмыс істеуі үшін өте маңызды, мыс өзектері кеңейтілген аймақтық аралықтарда желілік тасымалдаудағы жылу шығындарын күрт төмендетеді.

3. Жоғары механикалық созылу беріктігі: Мыс траншеяларды күрделі бағыттау немесе терең бағытталған бұрғылау қондырғылары кезінде қатты тартылу кернеулеріне төтеп бере алады, бұл керннің созылу қаупін жояды.

Жер асты тәуекелдерін жою: қорғаныс және сауыт

Жерленген орташа кернеу тізбегіне ең көп тараған қауіп - бұл су ағашы - бұл құбылыс, онда арзан оқшаулаудағы микро-бос жерлер ылғалмен біріктіріліп, уақыт өте келе кабельді нашарлатады.

Тайтонг кабеліультра таза құрама материалдар мен заманауи үш еселі экструзия кросс-байланыстыру технологиясын пайдалану арқылы бұл тәуекелді жояды. Қосымша болат сым броньмен (SWA) немесе қос болат таспалы құрышпен (DSTA) біріктірілген қабаттасатын мыс таспалы экран қос тосқауыл жасайды. Бұл тосқауыл жер асты тау жыныстарының қысымын, ылғалдың түсуін және кеміргіштердің деградациясын толығымен жояды, бұл операциялық өмір сүру ұзақтығын 30 жылдан астам ұзартады.

Техникалық сәйкестік және зауыттық теңшеу

Жаһандық инфрақұрылымдық тендерлер ымыраға жол бермейді. Орташа кернеулі жүйелер қатаң типті тестілеу сертификаттарымен қамтамасыз етілген дизайнды мінсіз орындауды талап етеді.

СағатТайтонг кабелі, біз жалпы массалық клирингтік орталықты басқармаймыз. 100% тікелей зауытта теңшелген өндіріс үлгісінде жұмыс істейтін бір ядролы және үш ядролы орташа кернеулі кабельдердің әрбір партиясы тікелей жобаңыздың нақты мөлшерлемелеріне (BOQ), қадағалау жүйесінің талаптарына және жергілікті экологиялық сипаттамаларға қарсы жасалған.

Орта вольтты техникалық бөлімшеге бүгін хабарласыңыззауыттық техникалық каталогтарға, көлденең қималық дизайн парақтарына қол жеткізіңіз немесе аймақтық желі инфрақұрылымы тендерінің жылдам, келісім-шартқа дайын құнын алу үшін!
