Неліктен LV брондалған алюминий кабельдері жерлеуге жақсы?

Түйіндеме: Қазіргі заманғы инфрақұрылым, муниципалды желілер және өнеркәсіптік қондырғылар үшін дұрыс кабель құрылымын таңдау шығындар мен ұзақ мерзімді сенімділікті теңестіру үшін өте маңызды.0,6/1 кВ төмен вольтты брондалған алюминий қуат кабельдерітікелей көмілген жерасты таратудың салалық стандарты ретінде пайда болды. Бұл мақалада біз осы жоғары өнімді кабельдердің техникалық қабаттарын талдаймыз және олардың бірегей конструкциясы неліктен механикалық кернеу мен экологиялық қиындықтардан түпкілікті қорғауды ұсынатынын талдаймыз.

Кіріспе

Бронды алюминий кабельдерінің құрылысына терең үңілу

Қос болаттан жасалған броньның (DSTA) негізгі артықшылықтары

Жаһандық тендерлердегі өтінім сценарийлері

Техникалық параметрлер: IEC 60502-1 сәйкестік

Қорытынды және зауыттық қолдау

Кіріспе

Жер асты электр тарату желілерін жобалау кезінде сатып алу менеджерлері екі жақты қиындыққа тап болады: электр желісінің топырақтың қатал жағдайларына, ылғалға және ауыспалы жүктемелерге ондаған жылдар бойы төтеп бере алатынын қамтамасыз ете отырып, материалдық бюджеттерді бақылауда ұстау. Дәстүрлі броньсыз нұсқалар көбінесе тікелей жерлеу қолданбаларында жетіспейді, бұл қымбат ақауларға әкеледі. Бүгінгі күні 0,6/1 кВ брондалған алюминий қуат кабельдері алюминий өткізгіштердің өте қымбат тиімділігін берік механикалық құрышпен біріктіру арқылы бұл дилемманы шешеді.

Тексерілген CREC стратегиялық жеткізушісі ретінде Taitong Cable аймақтық коммуналдық қызметтер мен халықаралық жобалық мөлшерлемелерге (BOQ) дәл сәйкестендірілген, көп ядролы брондалған алюминий кабельдерін өндіруге маманданған.

Бронды алюминий кабельдерінің құрылысына терең үңілу

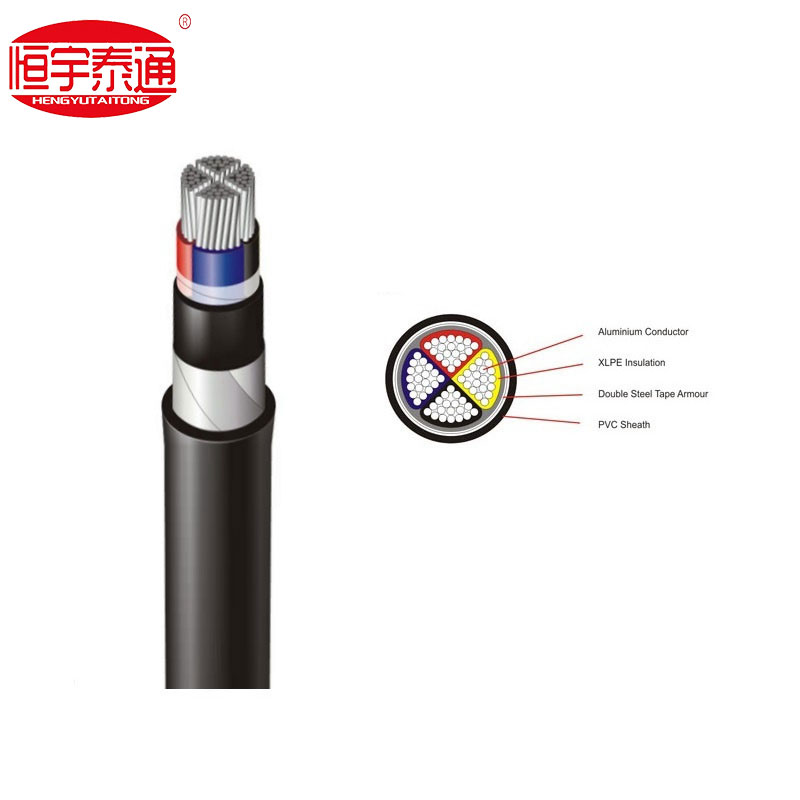

Төмен кернеулі электр желісінің сенімділігі толығымен оның кабельдерінің көлденең қимасының тұтастығына байланысты. Стандартты 4 ядролы қуат кабелінің техникалық профилін қарастыра отырып, біз оңтайландырылған көп деңгейлі қорғаныс жүйесін көре аламыз:

Халықаралық стандарттардың жобалық сипаттамаларына сәйкес кабель төрт ерекше, функционалды қабаттармен құрастырылған:

1.Алюминий өткізгіш:Тазалығы жоғары, сектор тәріздес тығыздалған тізбекті алюминийді пайдаланады. Сектор дизайны төрт ядроның ең аз интерстициалды ауа саңылауларымен тамаша үйлесетінін қамтамасыз етеді, жалпы сыртқы диаметрді айтарлықтай азайтады және құбыр кеңістігін үнемдейді.

2.XLPE оқшаулау:Кросс-байланыстырылған полиэтилен ерекше жылу және электрлік қасиеттерді қамтамасыз етеді, бұл өзекке 90 ° C-қа дейінгі үздіксіз температурада қауіпсіз жұмыс істеуге және 250 ° C-қа дейінгі қысқа тұйықталу шамадан тыс жүктемелерді өңдеуге мүмкіндік береді.

3. Қос болаттан жасалған бронь (DSTA):Ішкі төсеніштің үстіне бұрандалы болат таспаның екі қабаты оралған. Бұл металл қалқан үздіксіз жабуды және тік ұсақтау жүктемелеріне және жерді қазу кезінде кездейсоқ әсерге қарсы жоғары төзімділікті қамтамасыз етеді.

4.ПВХ қабығы:Ауыр поливинилхлоридті сыртқы күрте ішкі металл броньды ылғалдан, топырақтағы химиялық коррозиядан және жер үстіндегі ультракүлгін сәулеленуден қорғайды.

Қос болаттан жасалған броньның (DSTA) негізгі артықшылықтары

Неліктен техникалық консультанттар төмен вольтты желілерге арналған броньсыз нұсқаларға Double Steel Tape Armor арнайы мандат береді?

Жоғары механикалық ұсақтауға төзімділік:Жер асты кабельдері топырақтың шөгуіне, ауыр көлік қозғалысына және тасты жерлерге ұшырайды. Қос болат таспа негізгі XLPE оқшаулауын деформацияламай сыртқы қысымды сіңіретін механикалық қалқан ретінде әрекет етеді.

Кеміргіштер мен термиттерді қорғау:Тропикалық немесе ауылдық кеңею аймақтарында жер асты термиттер мен кеміргіштер полимер курткаларына үлкен қауіп төндіреді. Болат таспалы бронь биоинвазияға жол бермейтін физикалық кедергіні қамтамасыз етеді.

Тікелей жерлеудің үнемділігі:Құрышсыз кабельдер терең, бетонмен нығайтылған траншеяларды немесе қымбат үздіксіз құбырларды қажет етеді. Бронды алюминий кабельдерін тікелей құм төселген топырақ траншеяларына қауіпсіз түрде көмуге болады, бұл құрылыс жұмыстарына және орнатуға кететін еңбек шығындарын айтарлықтай азайтады.

Жаһандық тендерлердегі өтінім сценарийлері

Құрылымдық икемділігінің арқасында 0,6/1 кВ брондалған алюминий кабельдері Оңтүстік-Шығыс Азия, Африка және «Белдеу мен Жол» бастамашыл елдеріндегі маңызды инфрақұрылымдық тендерлерде кеңінен қолданылады:

Негізгі коммуналдық электр қуатын тарату:Қосалқы станция трансформаторларын тұрғын үй және коммерциялық тарату дүңгіршектеріне қосу.

Өнеркәсіптік зауыттар мен өндіріс орындары:Кабельдер механикалық тербеліске ұшыраған ашық кабельдік науалар немесе жер асты каналдары төселген ауыр машиналар массивтерін қуаттандыру.

Жаңартылатын энергия жобалары:Ауқымды күн фермаларында және жел электр желілерінде орталықтандырылған инверторлық станцияларды қосу.

Қоғамдық инфрақұрылым:Қалалық көшелерді жарықтандыру желілері мен тас жолдарды бақылау жүйелері үшін сенімді жерасты электр желілерін қамтамасыз ету.

Техникалық параметрлер: IEC 60502-1 сәйкестік

Тайтонг кабелі-де барлық төмен кернеулі брондалған алюминий қуат кабельдері IEC 60502-1 (1 кВ-тан 30 кВ-қа дейінгі номиналды кернеулерге арналған кабельдер) қатаң сәйкес толығымен өндірілген және сыналған.

Қорытынды және зауыттық қолдау

0,6/1 кВ брондалған алюминий қуат кабельдеріне инвестиция салу бастапқы күрделі шығындарды жоғары бәсекеге қабілетті етіп сақтай отырып, жобаңыздың техникалық қызмет көрсетусіз өмірлік циклінің артықшылықтарын қамтамасыз етеді. Әрбір торды орнату ортасы бірегей болғандықтан, бір өлшемді түгендеуді жүргізу тиімсіз.

Тайтонг кабелі100% теңшелген өндіріс үлгісінде жұмыс істейді. Біз жаппай жалпы қорды ұстамаймыз; оның орнына біз тапсырыс бойынша көп ядролы брондалған кабельдердің әрбір партиясын құрастырамыз және дайындаймыз, бұл реттелетін өзек сандарын, көлденең қима аумақтарын (мысалы, біріктірілген көше жарықтандыру өзектері) және аймақтық жоба талаптарына дәл сәйкестігін қамтамасыз етеміз.

Бүгін біздің инженерлік топқа хабарласыңызТікелей зауыттық бағаны, техникалық деректер парақтарын алу немесе алдағы жоба тендеріне арналған кабельдік сипаттамаларды талқылау үшін!
